Android Studio调试AOSP源码的技巧

发表于   |   分类于   |   1,319 字   |   5 分钟   |

Android Studio调试AOSP源码的技巧

在工作中发现对于纯App开发的同学来说，frameworks的代码属于是一个禁区的存在，一旦进入到frameworks以后出现的各种问题，或者是流程跟踪，再或者是代码走读，大家都会一筹莫展。

大部分的工程师会采取访问androidxref的方式来跟代码，少部分有AOSP源码编译经验的工程师会通过增加日志的方式来进行调试，但是这两种做法的效率其实都不是太高，结合我自己的工作经验和认知，在这边分享一个调试frameworks操作指南，可以把system_server等其他进程当做是普通App进行调试，也可以把普通App运行到frameworks中的流程调试起来。

背景知识

  • Android Studio的调试是基于项目（Project）
  • Android Studio的断点是基于进程（Process）

因此，我们在进行前期准备的时候，需要人为构造一个项目，但是这个项目又不能是AOSP的源码，不然一次同步就会很久，有些电脑就直接挂掉了；后期调试的时候需要人为选择调试的进程，而不是通过Android Studio帮我们无脑attach。

构造项目

  1. 为了方便起见，可以在AOSP根目录的同级目录构造一个Android Studio的项目目录，我们起名为：QuickFWDebug

    2022-09-27_15-42-13

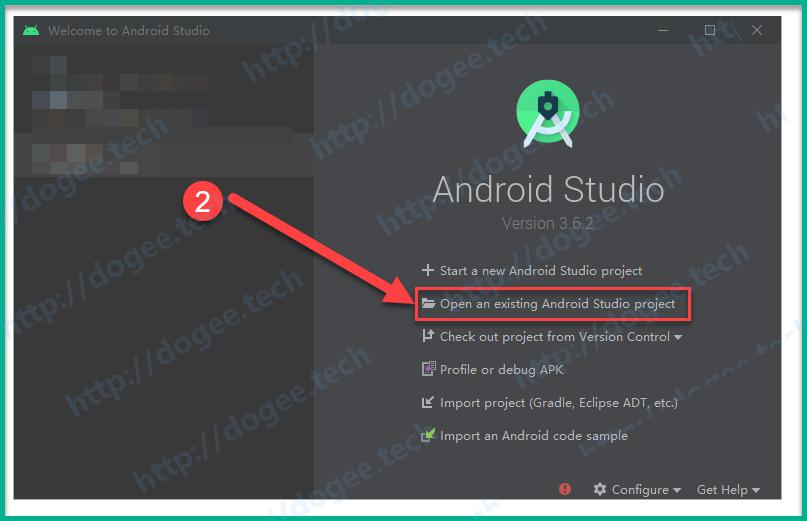

  2. 打开Android Studio，在界面中选择“Open an existing Android Studio Project”

    2022-09-27_15-44-52

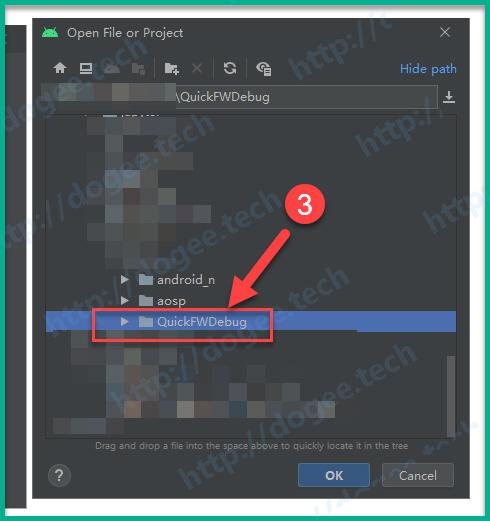

  3. 选择我们刚才创建“QuickFWDebug”

    2022-09-27_15-48-50

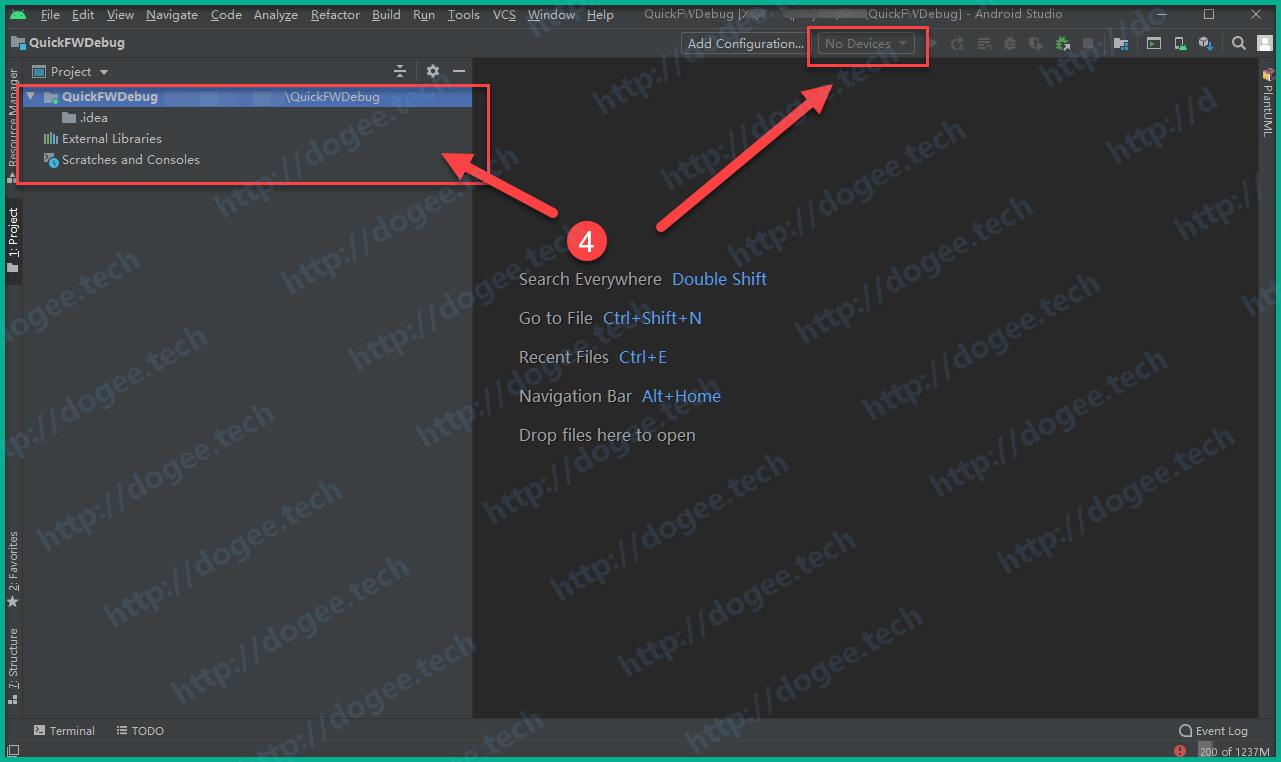

  4. 这个时候整个Android Studio的界面就会打开了，但是所有的工程内容，包括attach的device栏，都是空的，不要紧，我们后面一步一步来搞定这些问题。

    2022-09-27_15-51-30

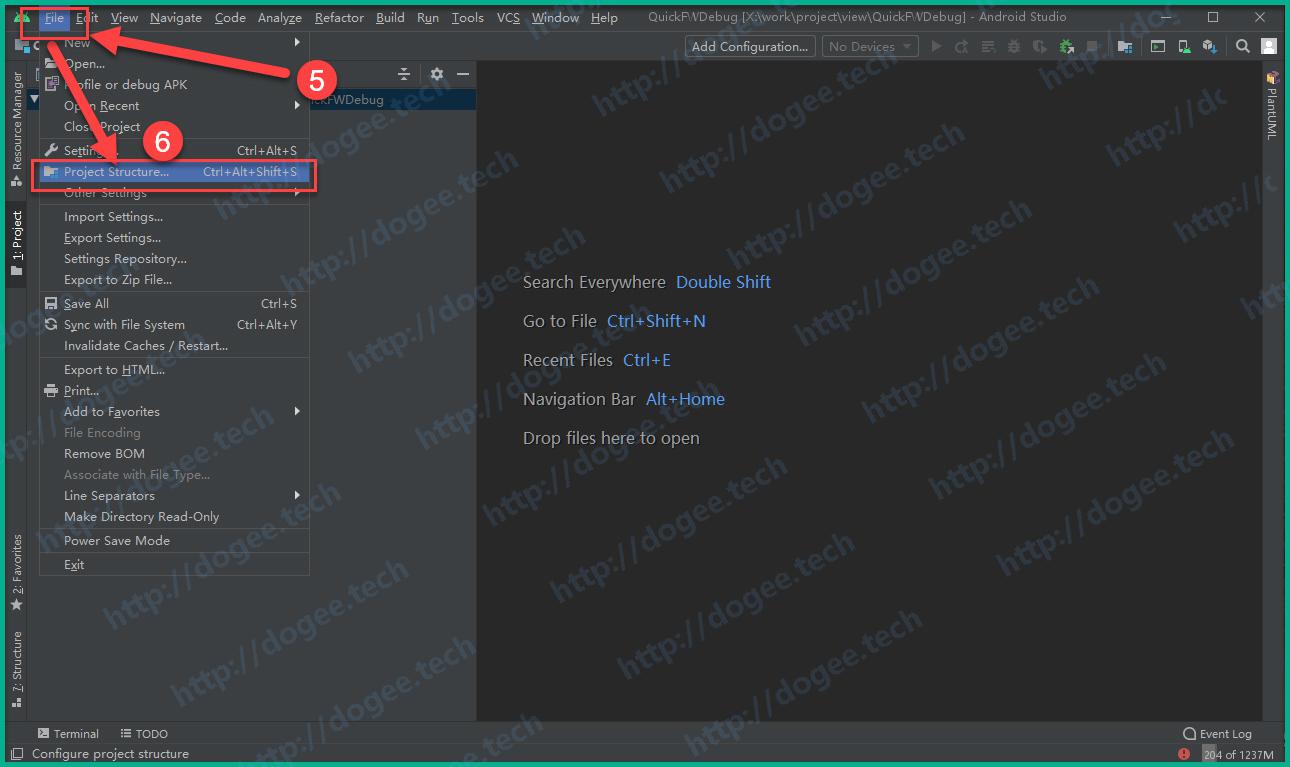

  5. 我们先找到“File”标签

  6. 打开“File”标签下的“Project Structure”标签

    2022-09-27_15-55-56

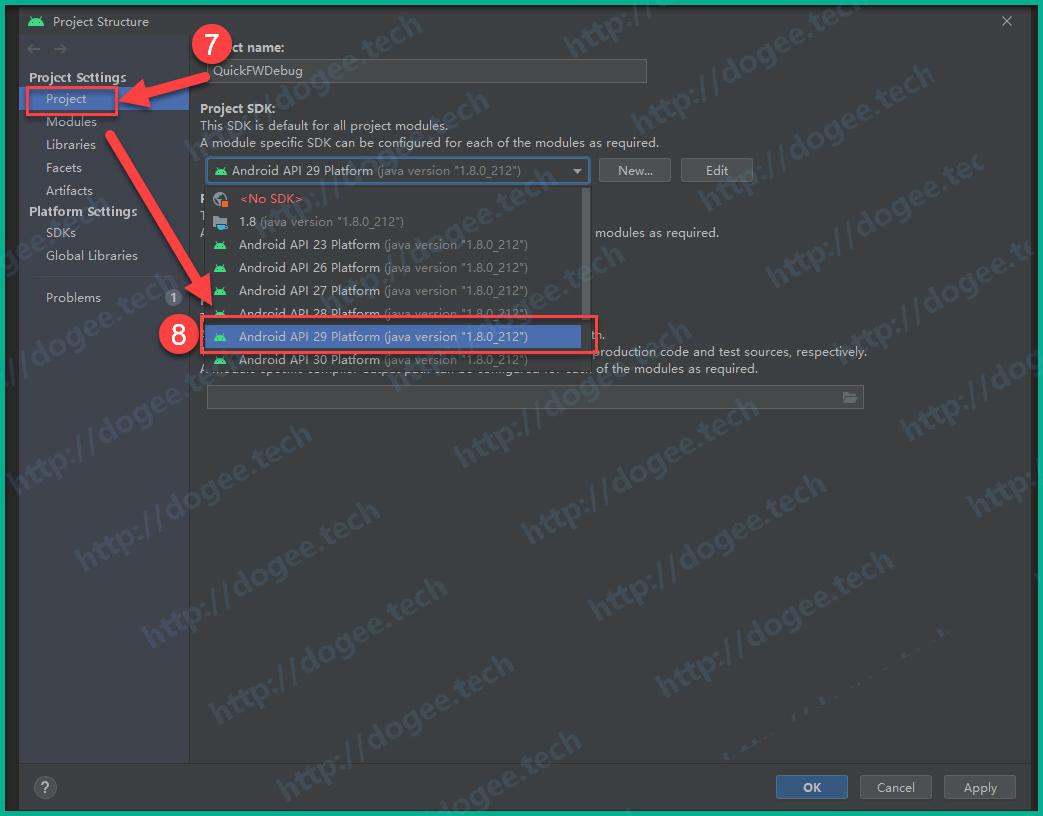

  7. 在“Project Structure”界面下，选择Project

  8. 接着在右边的栏目中选择一个SDK版本，这个SDK会跟着Android Studio设置的SDK目录走，因为我们最终是要调试AOSP，所以无论选择哪一个其实都是可以的，我这边选择一个Android API 29 Platform（java version “1.8.0_212”），实际选择任何的SDK版本都是可以的，注意不要选择最上面1.8（java version “1.8.0_212”）

    2022-09-27_16-52-14

  9. 设置完了Project，我们就可以回到Android Studio的主界面了，这个时候不出意外的话，应该是可以看到手机已经连接了。

    2022-09-27_17-01-26

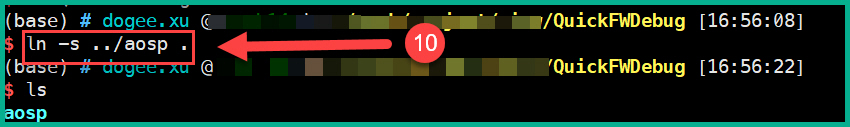

  10. 以上就完成了项目的创建，下面我们需要添加一下AOSP的源码，添加源码的方式有两种，一种是在Linux的设备上，这个就比较简单，可以使用soft link的方式来做：

    2022-09-27_17-05-09

    Windows端其实也是一样的思路，为什么这边要做软连接，实际是为了更好的替换AOSP的代码，当我们想要debug其他版本的AOSP工程时，只需要重新做soft link就可以了

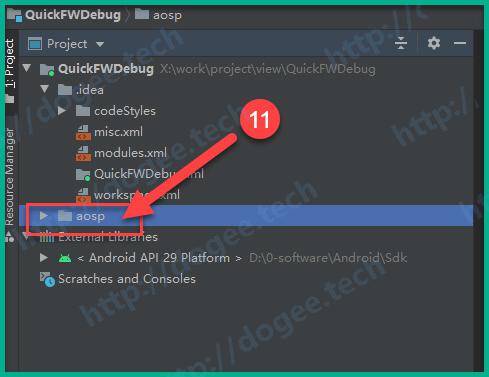

  11. 当做完soft link之后，在Android Studio中应该会出现一个新的文件夹。如果没有的话，可以尝试关闭Android Studio，再重新选择QuickFWDebug的项目并打开，应该就可以看到。

    2022-09-27_17-08-09

  12. 这个时候直接双击打开aosp的文件夹，会导致电脑卡死，所以会有一个特别的技巧

    先“Exclude File”，屏蔽掉所有的工程文件；再“Sources Root”，把想要debug的文件添加进来。

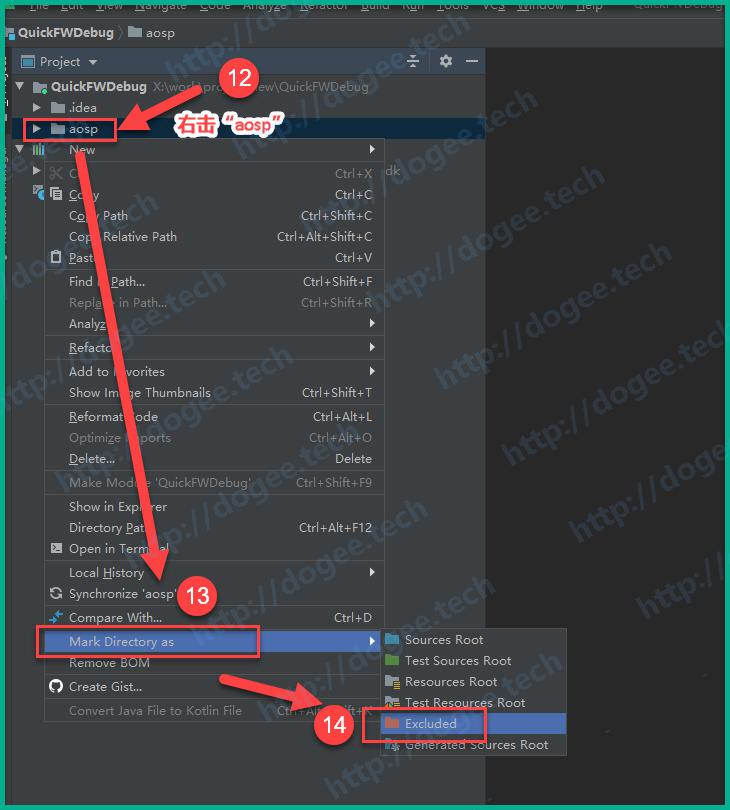

  13. 我们先右击项目的标签页，在弹出的选项中选择Mark Directory as

  14. 在二级菜单中，我们选择Excluded

    2022-09-27_17-21-05

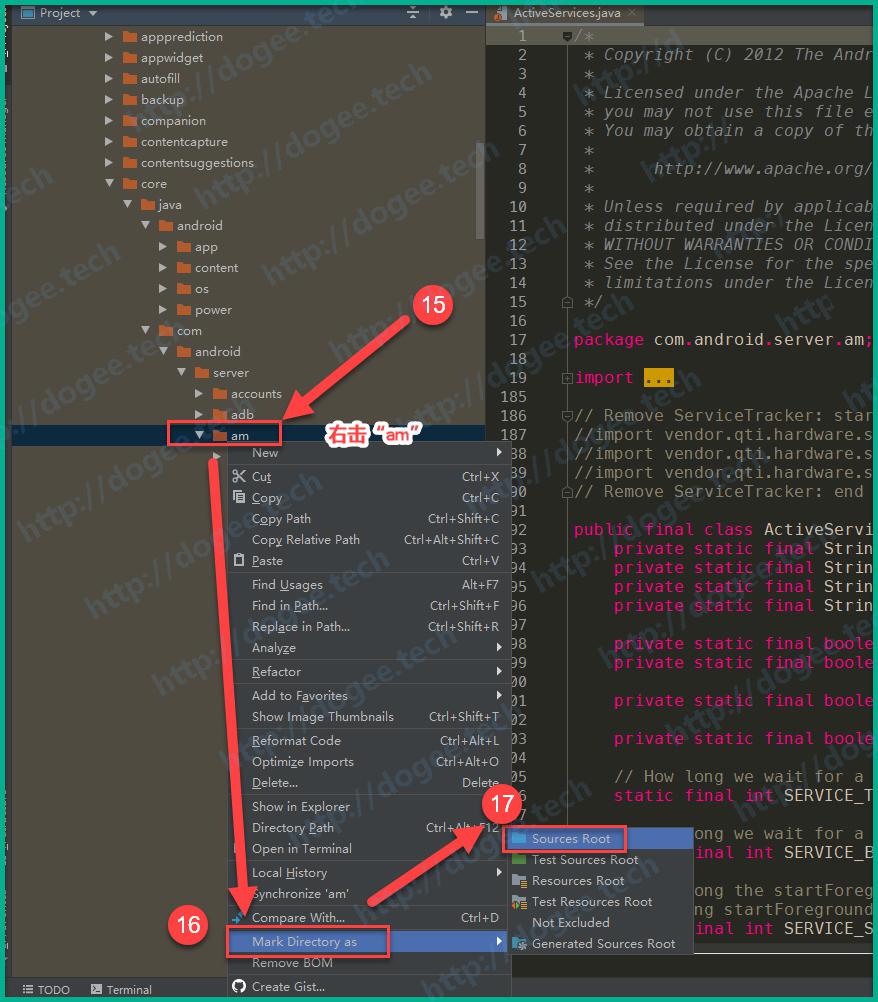

  15. 比如我们需要调试ActivityManagerService.java，这个java文件的路径为：aosp/frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java

  16. 先找到ActivityManagerService.java最小的目录，也就是：aosp/frameworks/base/services/core/java/com/android/server/am/，右击am目录，在弹出的选项中选择Mark Directory as

  17. 跟之前不同的是，这次我们需要debug该目录，所以我们要在二级菜单中，选择Sources Root

    2022-09-27_17-35-39

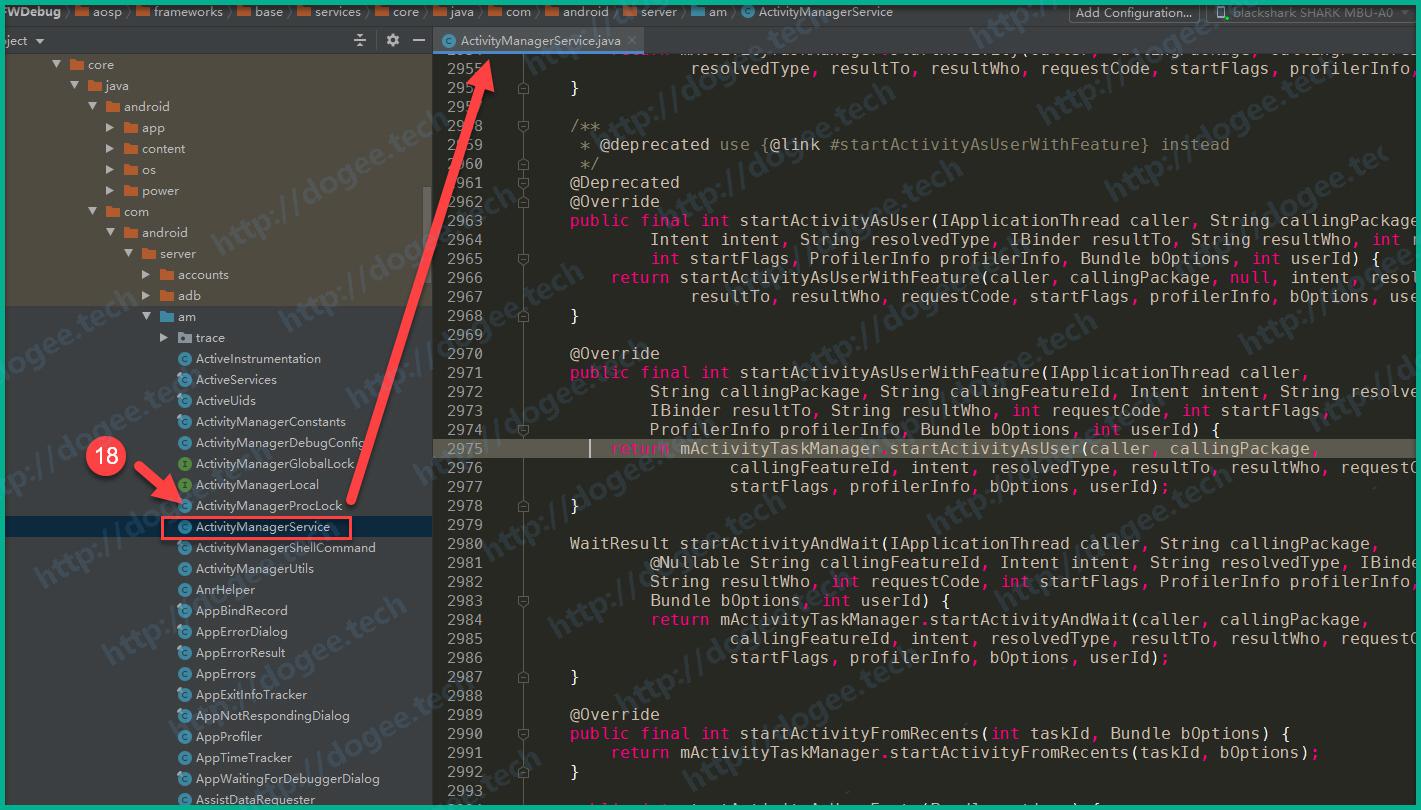

  18. 当设置当前的目录为Sources Root后，在Android Studio的界面中可以看到代码文件的样式就变了（跟正常的Android App开发的就很类似了）

    2022-09-27_17-43-16

经过以上的18个步骤，项目的构造步骤就做完了，下面就是进入到Debug的环节。

调试环节

调试的环节其实跟普通的Android App并没有什么区别，唯一需要注意的是要选择到正确的进程。

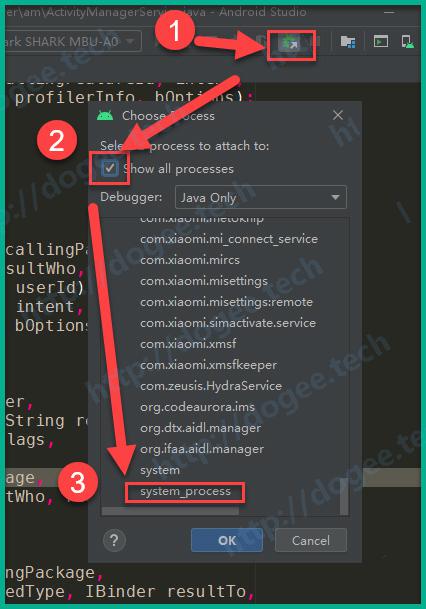

比如我们要对ActivityManagerService.java做调试，而众所周知，AMS是跑在system_server进程上的，因此需要先attach到system_server进程，但是由于Android Studio中的工程是一个空的假工程，所以在调试的页面中，需要勾选一下“Show all processes”

2022-09-27_17-54-14

  • 后续打断点的操作就是基本的Android Studio调试，这里就不再啰嗦了

一些小的注意点

  • 确保调试设备上的代码跟Android Studio中的代码是一致的，不然会跑不了
  • 确保attach到的进程是正确的，千万不要出现debug A进程但是attach B进程，这样的话设置的断点永远都不会停下来
  • Debugger中目前是Java Only的进程，所以纯native的一些进程暂时没有办法
