tflite example ：model_persionlization分析

前情提要

这一篇文章是针对《model_personalization》项目的一个代码解读。
https://github.com/tensorflow/examples/tree/8ad788d9c78fb914d4c768ad19beb552ca3ae6fc/lite/examples/model_personalization

代码解读分为四个步骤：

• tflite预准备：5个tflite模型文件
• 模型加载初始化：Android端如何加载模型文件
• 模型参数的训练：Android端的训练过程，epoch，batch
• 模型应用以及识别：inference的过程

tflite预准备

迁移学习

整个model_personalization的思路，其实是用到了迁移学习(transfer learning)，一句话来解释：

“用已经在其他数据集上训练的比较好的模型，通过训练最后输出节点的方式来训练一个新模型，使得它可以较快的收敛并较好的识别新的分类任务。“

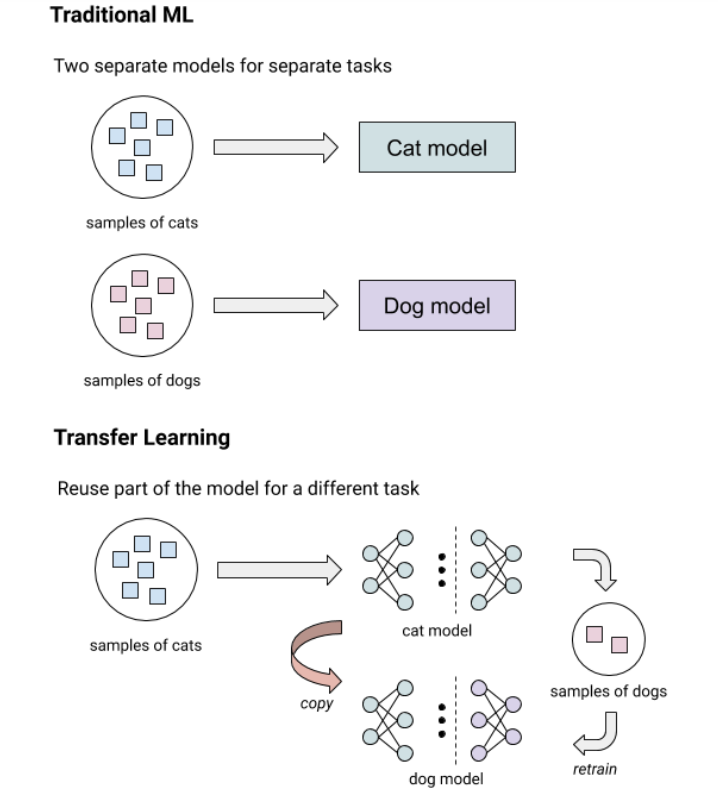

针对model_personalization的说明，Google也有一篇文章做了针对这个项目的简单说明。其中《What is transfer learning?》这个章节的图比较有说明意义：

5个tflite

言归正传，正因为迁移学习有着“数据少，收敛快，识别率好”的特性，所以大牛就想办法弄到手机上来做成personalization，针对这个情况，在工程化的道路上需要用到5个tflite，它们分别是：

• bottleneck.tflite，已经训练完的网络结构，目的是获取最底下的那一层特征提取层的结果。
  • input: input_1: [1,224,224,3] 图片数据输入
  • output: Identity：[1,7,7,1280] 特征输出
• initialize.tflite，初始化参数的网络
  • input: zero
  • output: Identity [62720,4] weight参数
  • output: Identity_1 [4] bias参数
• train_head.tflite，训练网络
  • input：placeholder_bottleneck：[20,7,7,1280] 主要是由bottleneck计算出来的
  • input：placeholder_ws: [62720,4] 由initialize初始化的训练参数
  • input：placeholder_bs: [4] 由initialize初始化的训练参数
  • input：placeholder_labels: [20,4] one_hot的label数据
  • output：head/loss/add: loss
  • output：head/backprop/add：[62720,4] weight梯度
  • output：head/backprop/Mean：[4] add梯度
• optimizer.tflite，参数更新网络
  • input：Placeholder：[62720,4] 当前weight参数
  • input：Placeholder_2：[62720,4] 计算到的weight梯度
  • input：Placeholder_1：[4] 当前bias参数
  • input：Placeholder_3：[4] 计算到的bias梯度
  • output：sub： [62720,4] 计算后的weight参数
  • output：sub_1：[4] 计算后的bias参数
• inference.tflite，推演/识别网络
  • input：placeholder_bottleneck：[20,7,7,1280] 主要是由bottleneck计算出来的
  • input：placeholder_ws: [62720,4] 由initialize初始化的训练参数
  • input：placeholder_bs: [4] 由initialize初始化的训练参数
  • output：Softmax：[1,4] 各个分类的结果

在机器学习中，一般网络的组成是分为input数据，主干网络，optimizer算子，在训练的过程中，不断从整体数据（epoch）中获取batch，然后送去主干网络，获得计算的结果output，通过output与真实值groundtruth的loss，选取合适的optimizer算子做反向传播，对参数做更新，然后进行第二轮的batch迭代，直到loss不断变小收敛，获得一个较好的模型，训练才会停止。
停止训练后，我们会把训练过程中的获得的参数固化，从而把主干网络变成inference model，也就是推演模型，利用这个模型在实际使用中对待识别物体进行识别。
在迁移学习中（本项目中），针对上述5类模型，我们做出如下分类：

• input数据：initialize.tflite，bottleneck.tflite
• 主干网络：train_head.tflite
• optimizer算子：optimizer.tflite + （部分train_head.tflite）
• 推演模型：inference.tflite

带着这些问题，我们去看一下具体的代码。

模型加载初始化

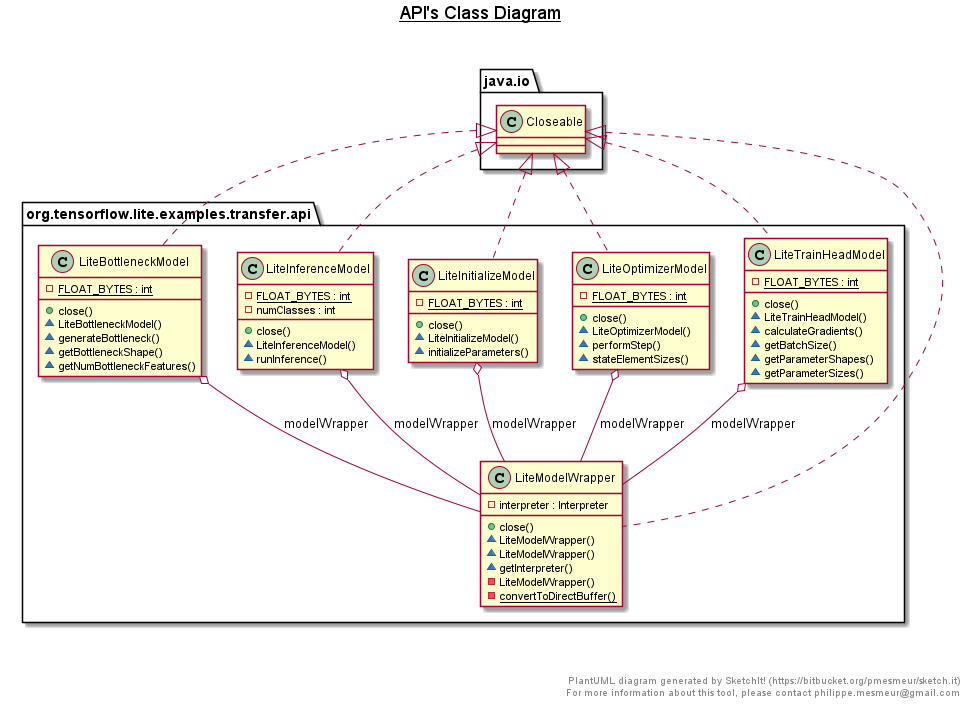

我们先来看一张类图，其中5个关键类对应了上面的5个tflite。

可以看到每个类都有它独特的任务，如：

• LiteBottleneckModel::generateBottleneck
• LiteTrainHeadModel::calculateGradients
• LiteOptimizerModel::performStep
• LiteInferenceModel::runInference

把这些Model都串联起来的，是TransferLearningModel这个类。

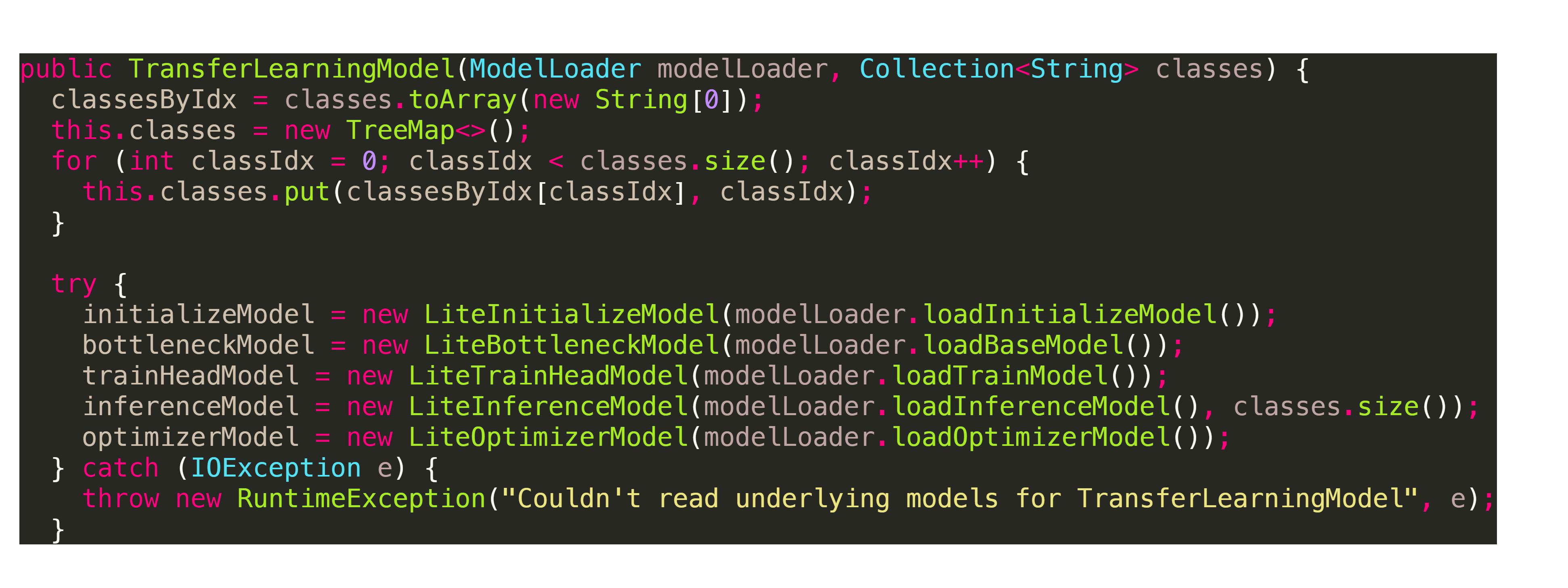

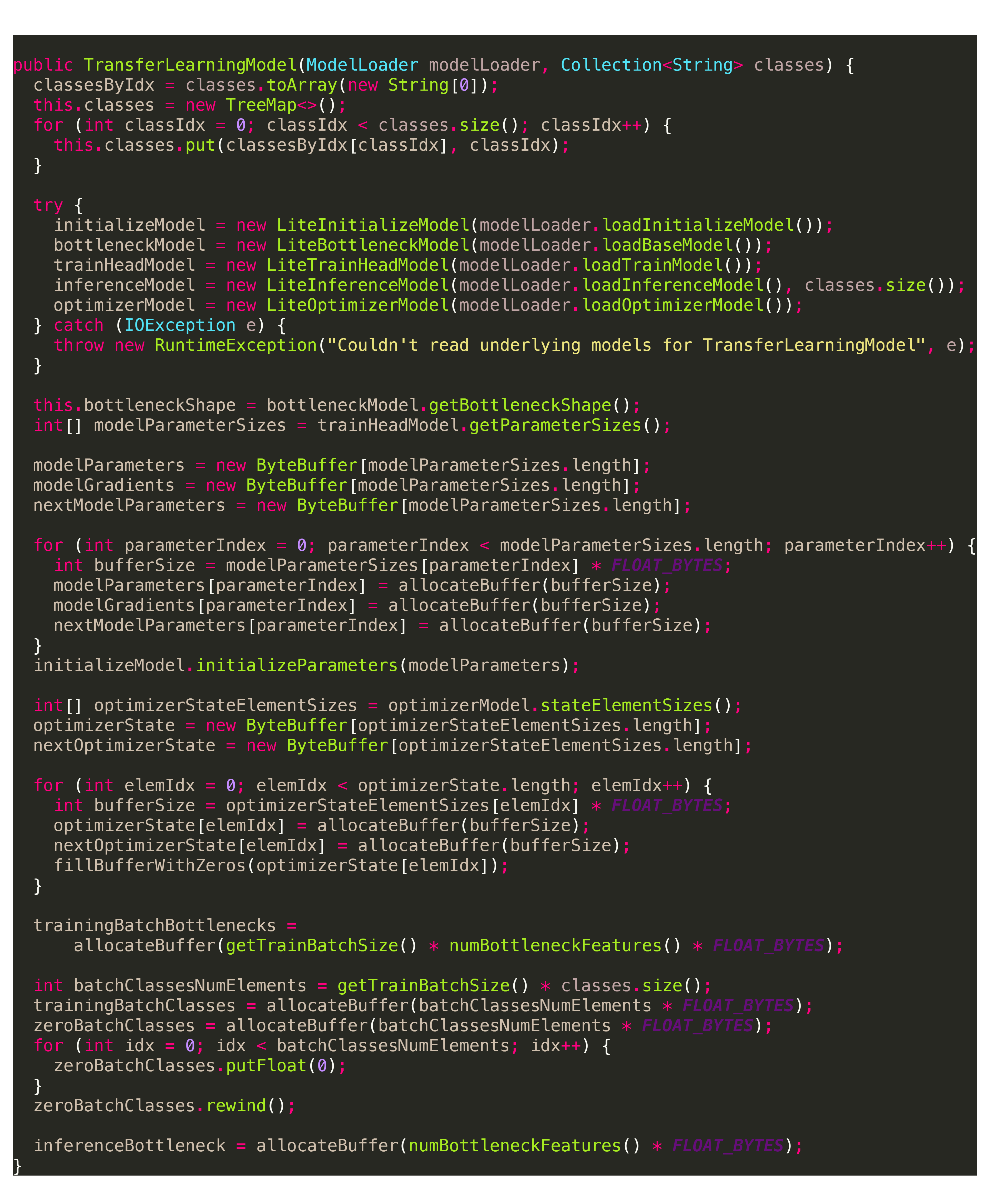

我们直接看一下这个类的初始化构造函数。

在这里，可以明显看到整个初始化阶段其实是分为两段的：

• Model对象实例化
• TransferLearningModel重要成员变量的初始化

第一个阶段，Model对象实例化

这个阶段，其实就是new各类LiteXXXModel。

整个过程其实就是把AssetsManager的ModelWrapper传给具体的LiteXXXXModel，这里就不做展开了。

第二个阶段，初始化重要的成员变量

这个阶段是能否可以理解整套代码的关键。
在这里会涉及TransferLearningModel的成员变量有：

• bottleneckShape：private final int[] bottleneckShape;
• modelParameters：private ByteBuffer[] modelParameters;
• modelGradients：private final ByteBuffer[] modelGradients;
• nextModelParameters：private ByteBuffer[] nextModelParameters;
• optimizerState：private ByteBuffer[] optimizerState;
• nextOptimizerState：private ByteBuffer[] nextOptimizerState;
• trainingBatchBottlenecks：private final ByteBuffer trainingBatchBottlenecks;
• trainingBatchClasses：private final ByteBuffer trainingBatchClasses;
• zeroBatchClasses：private final ByteBuffer zeroBatchClasses;
• inferenceBottleneck：private ByteBuffer inferenceBottleneck;

一共有10个变量，我们从上到下把这10个变量的初始化过程弄明白。

bottleneckShape

Shape代表了形状的意思，在这里其实是bottlenect的维度。
获取的地方是从bottlenectModel，其实也就是bottlenect.tflite。

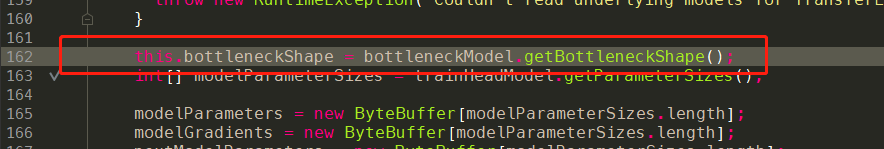

• 调用代码：onCall


• 实现代码：onImpl

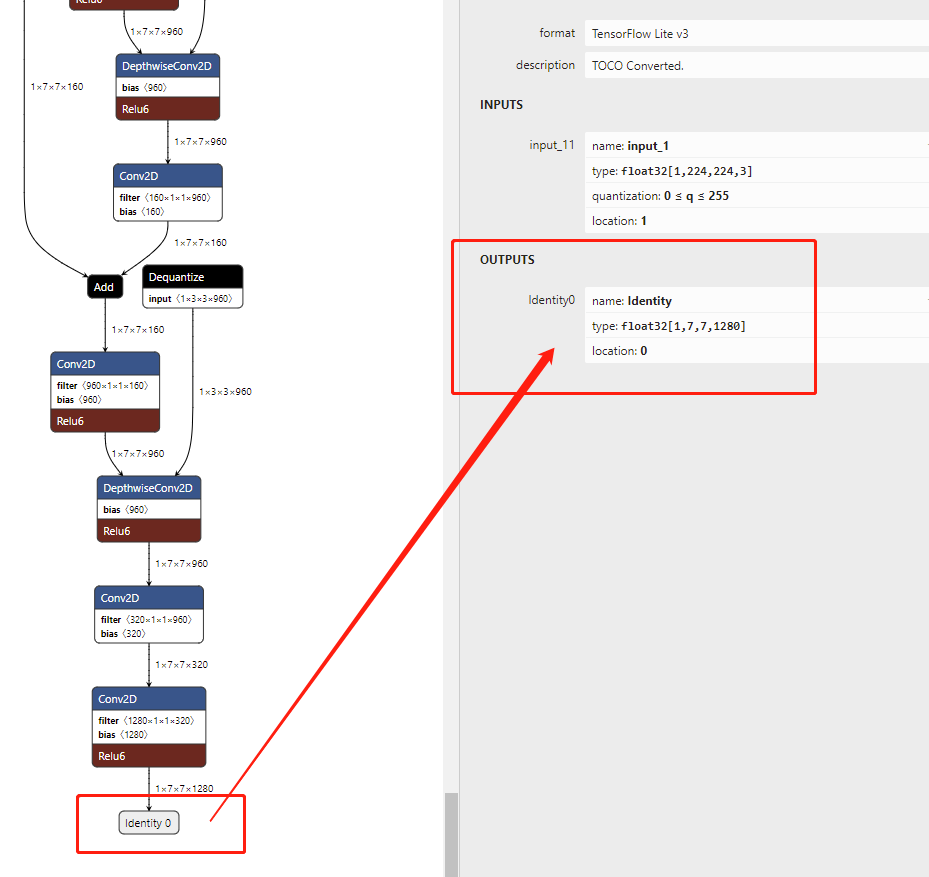

• tflite模型图示：


• 代码解析

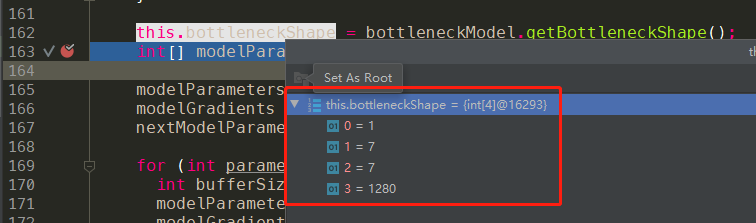

  我们最终获取的是bottlenect.tflite中output的shape，这边对应是[1,7,7,1280，实际运行中也是这样：


因此：int[] bottleneckShape = [1,7,7,1280]

modelParameters,modelGradients,nextModelParameters

这三个变量的初始化过程是在一起的，所以放在一起讲了。
这些变量的初始化地方是从trainHeadModel，所以就跟trainHead.tflite有联系了。对于trainHead模型来说，其中的参数是迁移学习训练出来的，所以这部分的参数，其实就是在训练中需要通过反向传播去不断更新的。

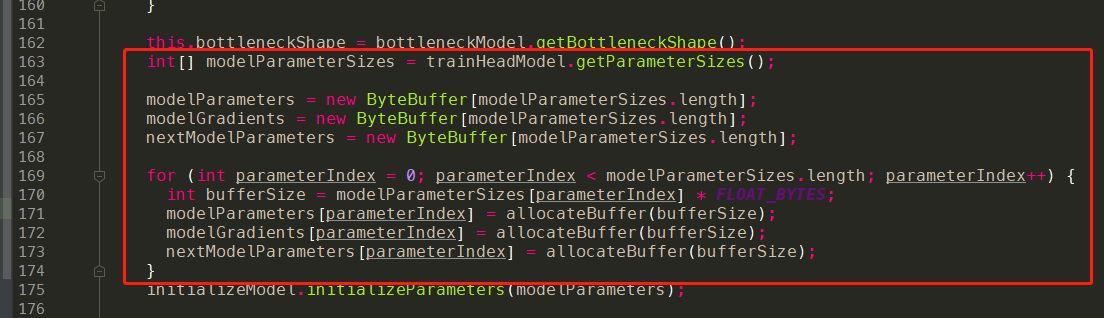

• 调用代码：onCall


• 实现代码：onImpl

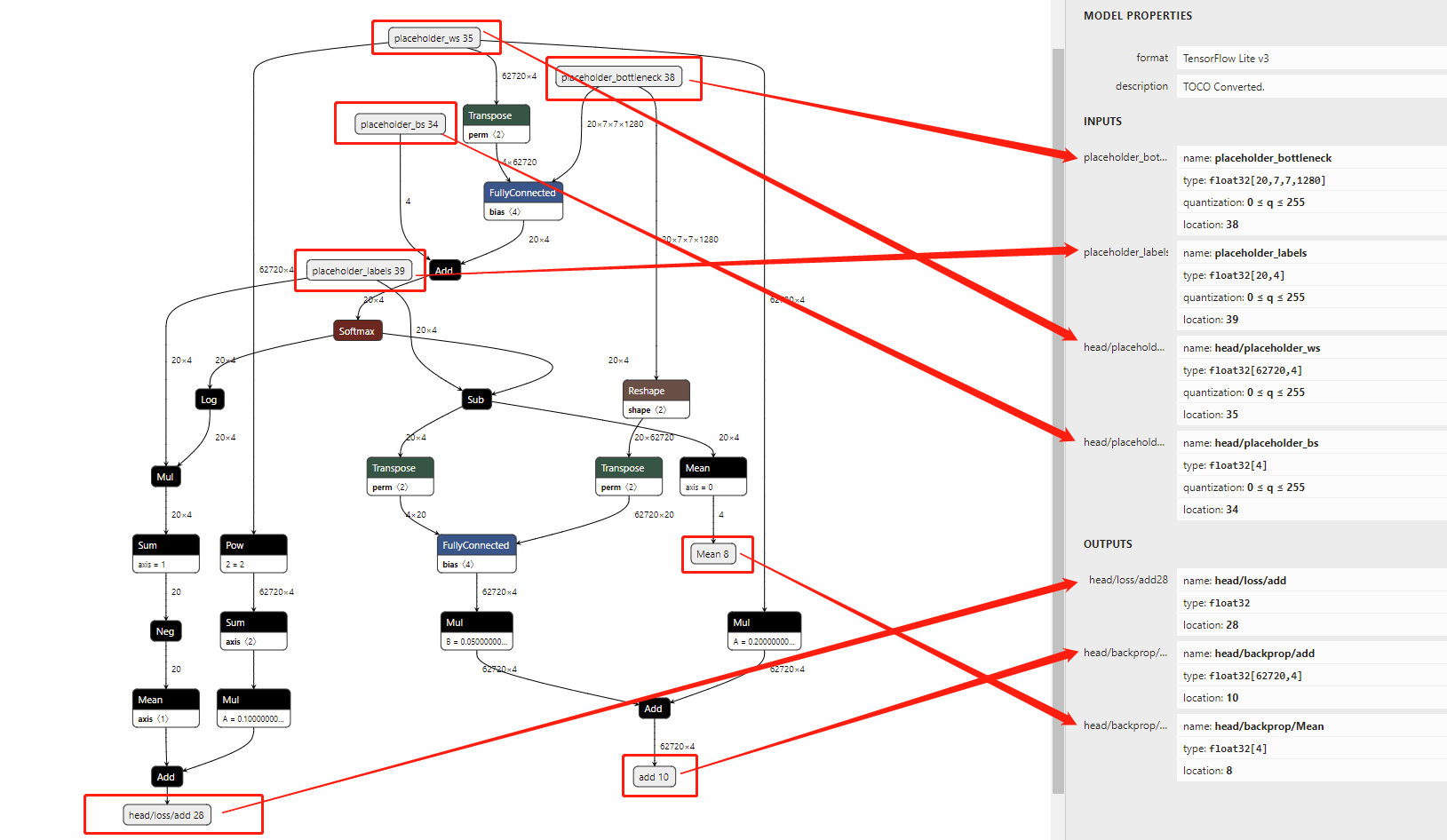

• tflite模型图示：


• 代码解析：

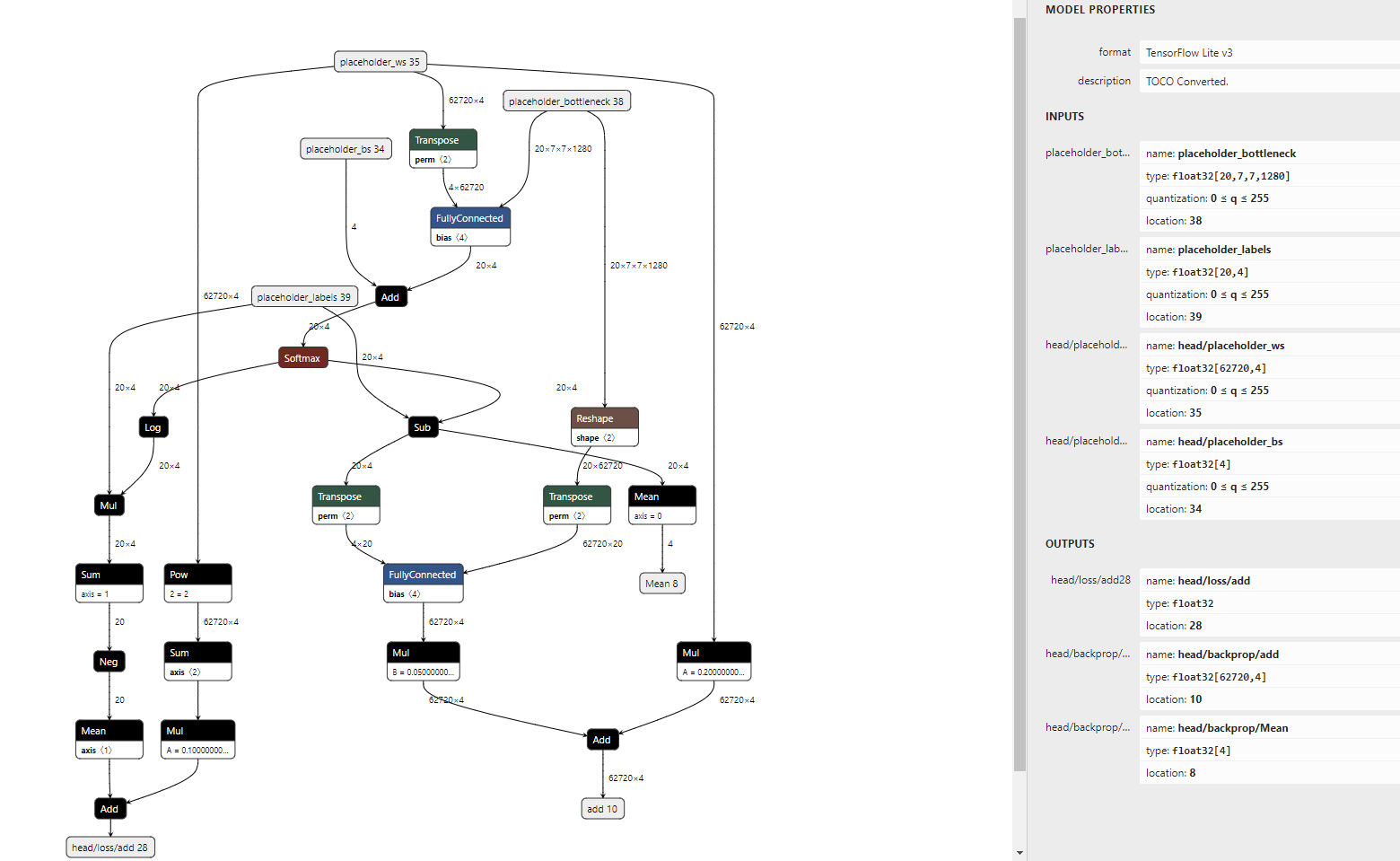

  从tflite的模型图示，我们可以看到trainHead.tflite有4个input节点以及3个output节点。
  input的四个节点分别为：

  • placeholder_bottleneck：[20,7,7,1280]
  • placeholder_labels：[20,4]
  • head/placeholder_ws：[62720,4]
  • head/placeholder_bs：4

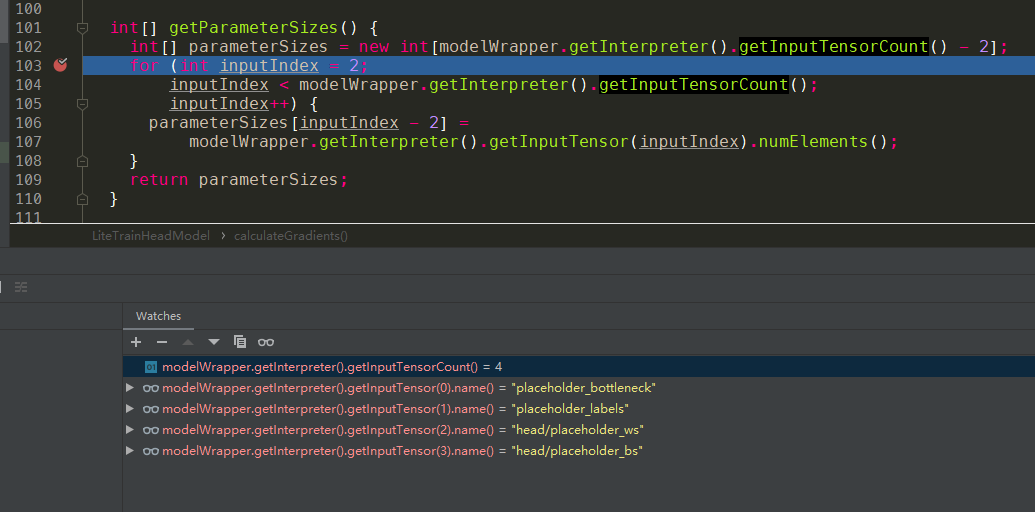

  从代码中，我们可以看到确实有4个index，顺序跟tflite使用netron的图恰好是一样的，目前这个顺序无法确定是否永远跟netron的一致，可能是跟模型转化有关。

  其中：

  • modelWrapper.getInterpreter().getInputTensor(0).name() = “placeholder_bottleneck”
  • modelWrapper.getInterpreter().getInputTensor(1).name() = “placeholder_labels”
  • modelWrapper.getInterpreter().getInputTensor(2).name() = “head/placeholder_ws”
  • modelWrapper.getInterpreter().getInputTensor(3).name() = “head/placeholder_bs”

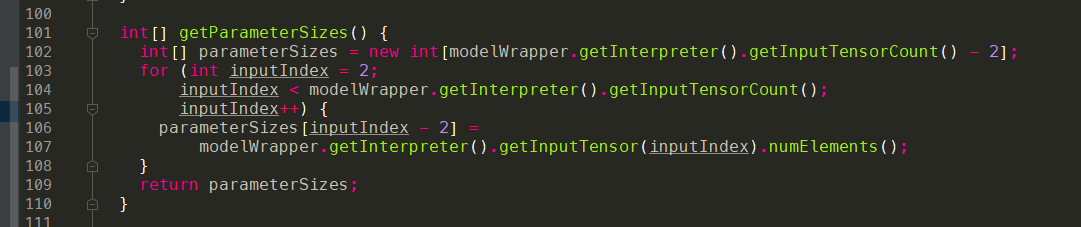

  根据代码，我们可以得出：int[] parameterSizes = new int[2]

  //  "head/placeholder_ws"
  parameterSizes[0] = modelWrapper.getInterpreter().getInputTensor(2).numElements();
  //  "head/placeholder_bs"
  parameterSizes[1] = modelWrapper.getInterpreter().getInputTensor(3).numElements();

  实际上就是后两个input的参数，其中numElements是shapes的乘积，回到tflite的图。

  • head/placeholder_ws：[62720,4]
  • head/placeholder_bs：[4]

  因此：

  parameterSizes[0] = 62720 x 4 = 250880
  parameterSizes[1] = 4

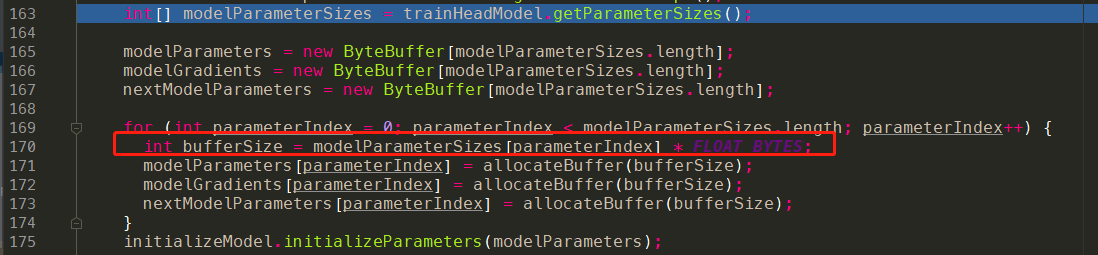

  由于我们每个元素是float32的类型，而Byte和float32的转换比例是1:4。


最终，modelParameters,modelGradients,nextModelParameters这三个变量的值如下：

modelParameters = new ByteBuffer[2]
modelParameters[0] = ByteBuffer.allocateDirect(parameterSizes[0] x 4)
modelParameters[1] = ByteBuffer.allocateDirect(parameterSizes[1] x 4)

modelGradients = new ByteBuffer[2]
modelGradients[0] = ByteBuffer.allocateDirect(parameterSizes[0] x 4)
modelGradients[1] = ByteBuffer.allocateDirect(parameterSizes[1] x 4)

nextModelParameters = new ByteBuffer[2]
nextModelParameters[0] = ByteBuffer.allocateDirect(parameterSizes[0] x 4)
nextModelParameters[1] = ByteBuffer.allocateDirect(parameterSizes[1] x 4)

通过观察，其实我们可以知道

index 0 对应的是：head/placeholder_ws
index 1 对应的是：head/placeholder_bs

optimizerState,nextOptimizerState

这两个参数是属于optimizerMode的，所以对应的就是optimizer.tflite

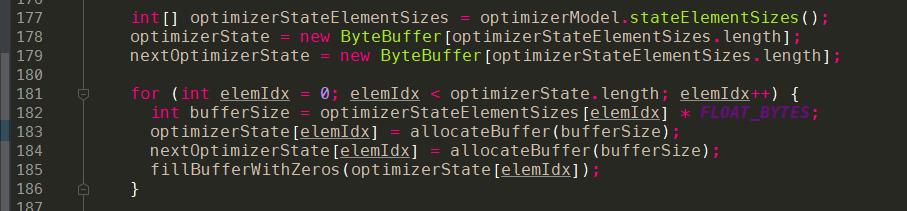

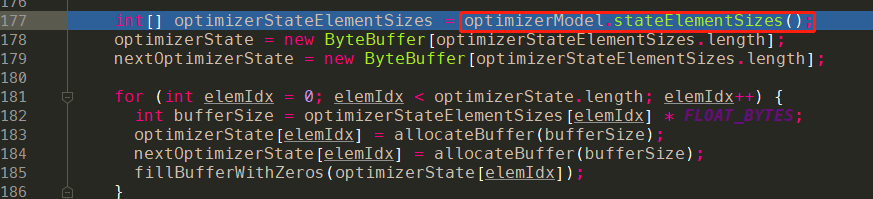

• 调用代码：onCall


• 实现代码：onImpl


• tflite模型图示：


• 代码解析：

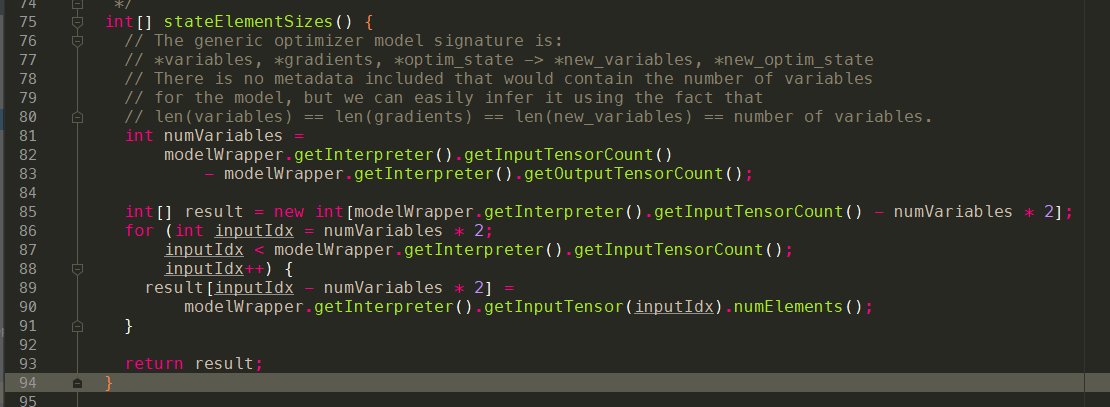

  这个函数stateElementSizes实际需要结合tflite的结构图来看。

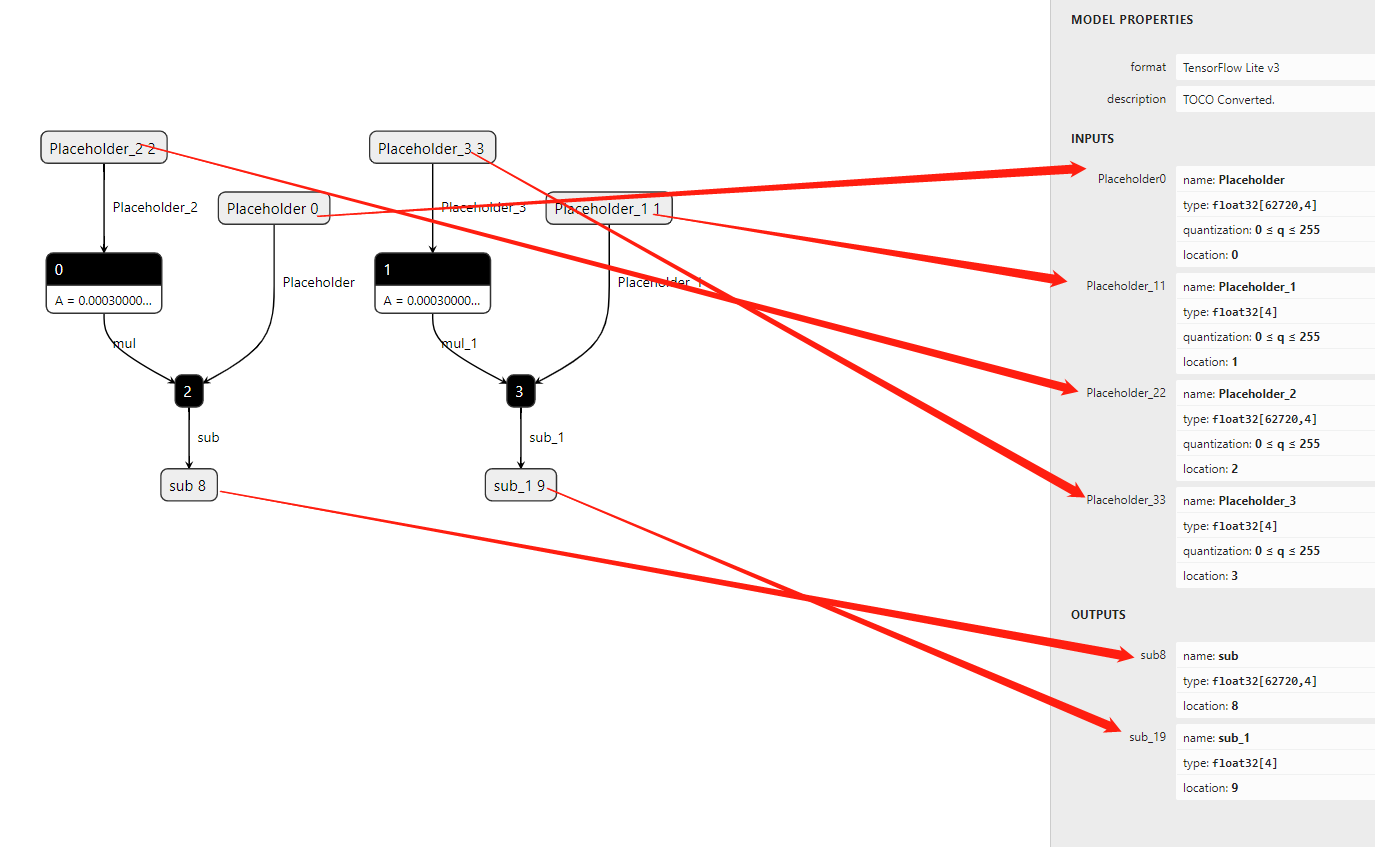

  从optimizer.tflite的图中，我们可以看到有4个input和两个output。

  • input：
    • Placeholder：[62720,4]
    • Placeholder_1：[4]
    • Placeholder_2：[62720,4]
    • Placeholder_3：[4]
  • output：
    • sub：[62720,4]
    • sub_1：[4]

  从tflite的计算图中，我们可以看到

  sub = Placeholder - Placeholder_2 x 0.0003
  sub_1 = Placeholder_1 - Placeholder_3 x 0.0003

  这里是一个比较典型的迭代计算，其中0.0003可以认为是学习率。

  有了以上的知识储备，我们再看来stateElementSizes的具体实现就会好理解一些了。字面含义，这个函数是为了计算出numVariables的数量，由于optimizer.tflite的特性，我们这边只用到了4个input和2个output，由上面的计算也可知，一个output其实是通过两个input更新得来的，因此回过来继续看代码：

  int numVariables =
    modelWrapper.getInterpreter().getInputTensorCount()
        - modelWrapper.getInterpreter().getOutputTensorCount();

  int[] result = new int[modelWrapper.getInterpreter().getInputTensorCount() - numVariables * 2];

  实际：numVariables = 2，int[] result = new [0]，回到代码中：

  这一大段其实都是0。

最终，optimizerState,nextOptimizerState：

optimizerState = new ByteBuffer[0];
nextOptimizerState = new ByteBuffer[0];

题外话，这段代码究竟有没有含义，其实是有含义的，就是在optimizer.tflite中如果还有其他参数需要更新的情况下就会有用了，比如做其他运算，或者是学习率随着step变多而下降之类的。

trainingBatchBottlenecks

这个参数可以认为是训练时传给trainedHead的input。因此整个大小其实可以认为是batchSize x bottlenectSize

• 调用代码：onCall


• 实现代码：onImpl

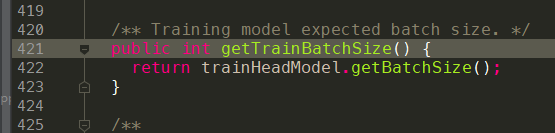

  public int getTrainBatchSize()

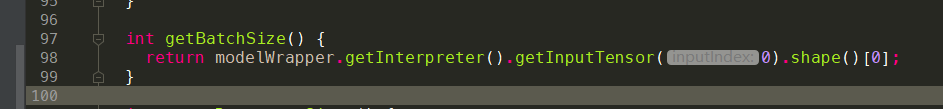

int getBatchSize()

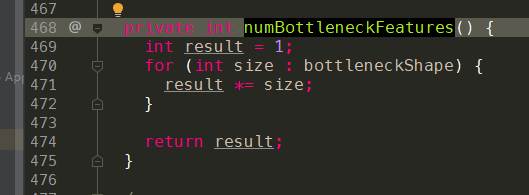

private int numBottleneckFeatures()

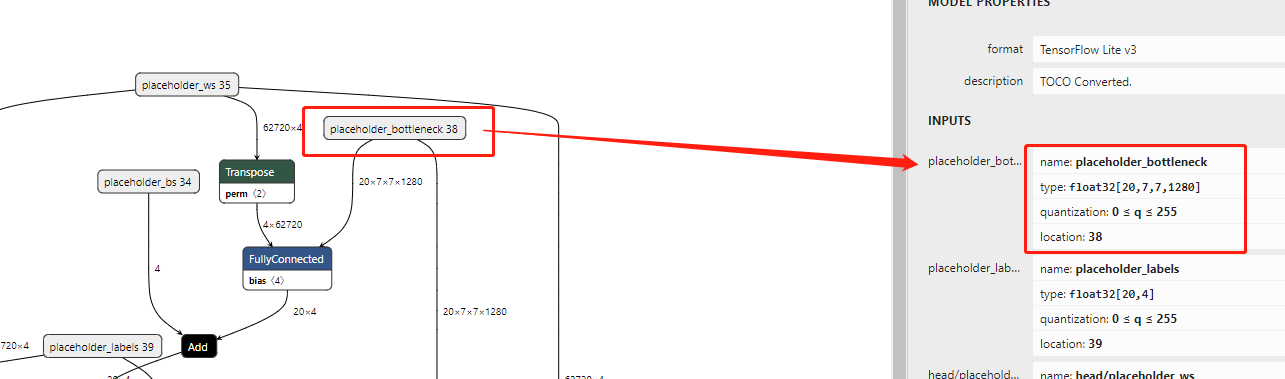

• tflite模型图示：

  • trainHead.tflite


• 代码解析：
  在整个迁移学习的过程中，我们是把bottleneck.tflite的输出直接接到trainHead.tflite的输入上，开始做训练的，因此很自然的就可以得出：

  trainingBatchBottlenecks = ByteBuffer.allocateDirect(20 x (7 x 7 x 1280) x 4)

trainingBatchClasses,zeroBatchClasses

从命名上来看，这两个变量其实都是为了最终output服务的，在分类算法中，我们一般会把output的结果做成onehot向量，也就是标志分类的那个序号的值为1，其他的为0。

• 调用代码：onCall


getTrainBatchSize的部分在上述已经介绍过，batchSize = 20，其中class分类目前限定为4,因此：

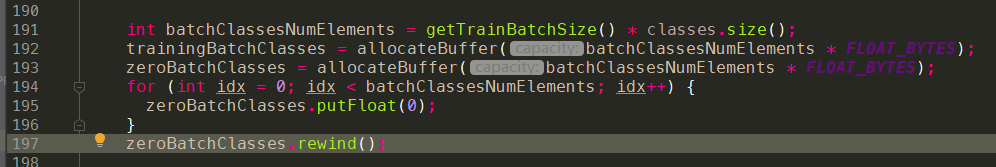

int batchClassesNumElements = getTraiatchSize() * classes.size() = 20 x 4 = 80

最终，trainingBatchClasses,zeroBatchClasses：

trainingBatchClasses = new ByteBuffer[80x4];
zeroBatchClasses = new ByteBuffer[80x4];

inferenceBottleneck

通过分析trainingBatchBottlenecks的阶段，其实我们不难得到inferenceBottleneck。
inferenceBottleneck = allocateBuffer( (1x7x7x1280) x 4);

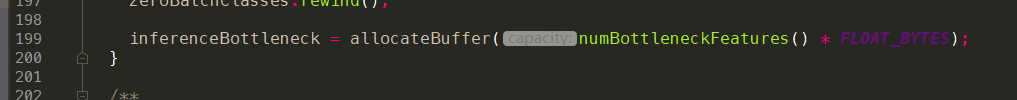

• 调用代码：onCall


模型参数的训练

模型的训练分为两步：

1. 数据采集，分为源数据采集和标记
2. 迭代训练，epoch，batch

数据采集：addSample

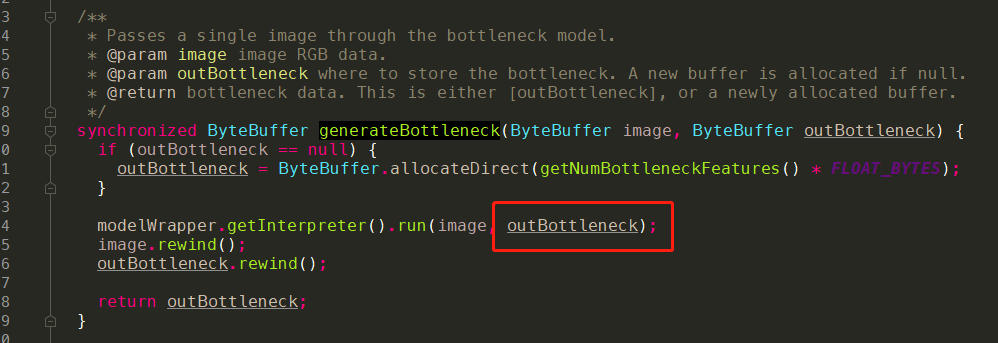

addSample的动作其实是把图片先传入bottleneck.tflite做一次计算，获取到对应的bottlenect值，然后把bottlenect和class标记一起存下来。

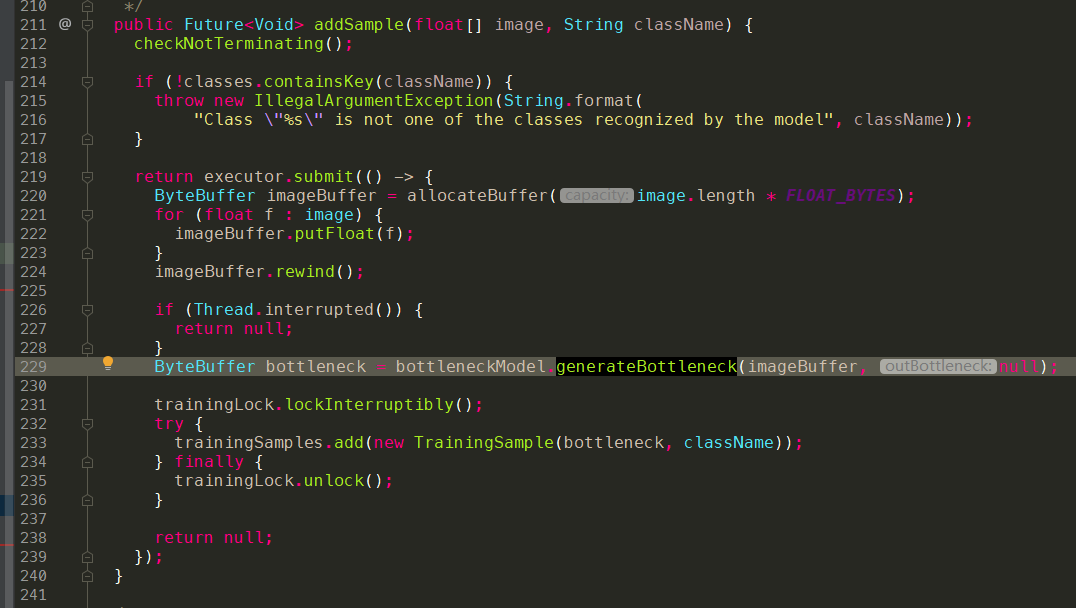

• 代码整体流程：


• bottlenect.tflite实现：


训练：train & 参数更新

整个模型的训练过程其实跟Server端的训练并没有太大的差异，整体思路上面：

流程简介

• 随机挑选一批数据作为input，记为X
• 把X带入模型，进行正向推演，获得推演的结果Y
• 使用Y和真实的标记结果Yt，通过合适的Loss函数，计算Y与Yt的偏差
• 使用反向传播算法，通过Y与Yt的偏差逐层反向更新参数W0,W1,…,Wx
• 回到第一步，进行下一轮正向推演

术语上，我们称epoch为代，batch为批，训练的时候数据是一批（batch）一批送入的，理论上每一批的数据都是不同的，当把所有的训练数据都训练到时，我们称训练了一代（epoch）。

一般来说，训练是以代（epoch）为度量单位的，一般都说我们把数据跑多少代（epoch），而不是多少批（batch）。

我们跑3个epoch吧，然后看看结果！！！

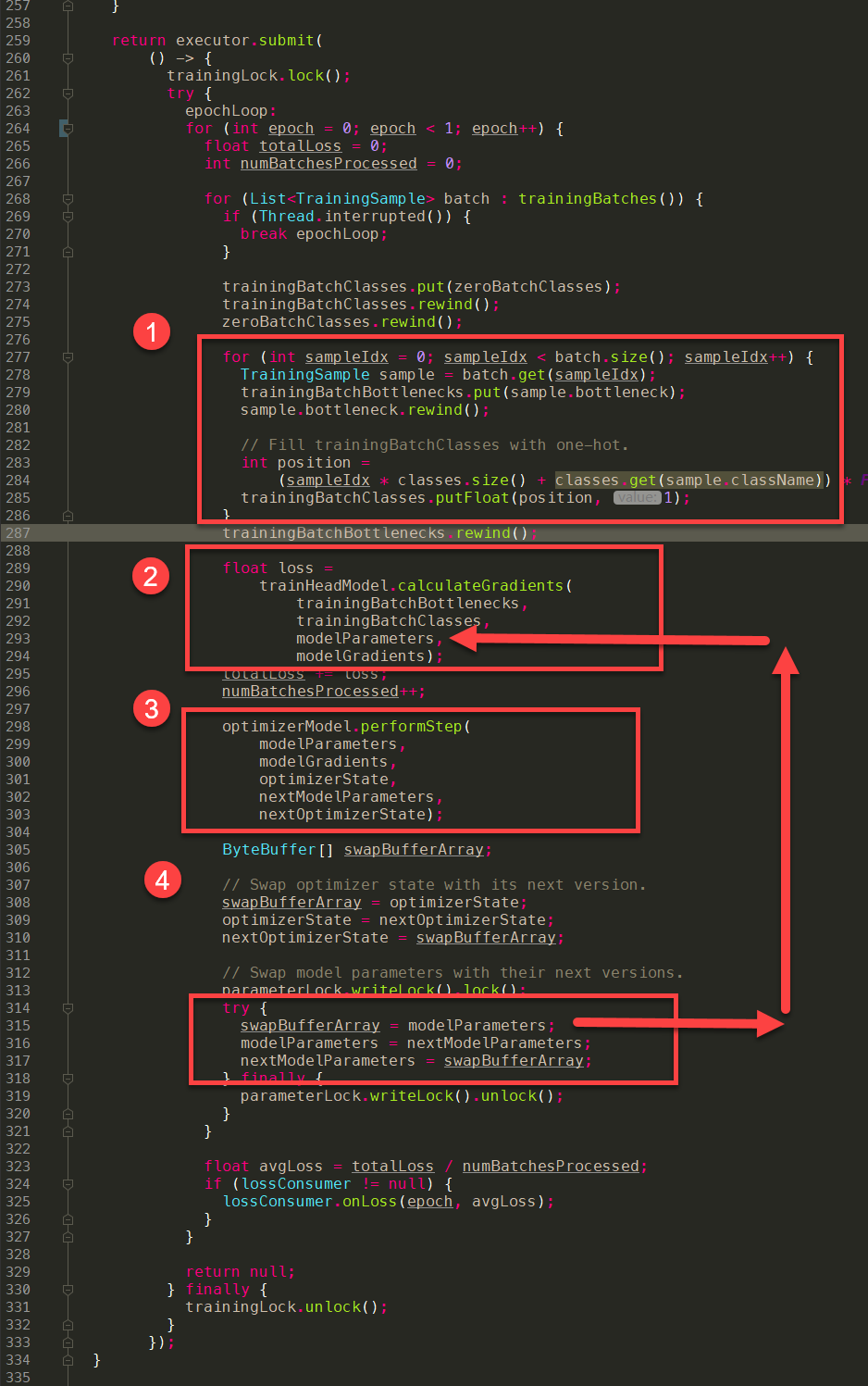

代码实现

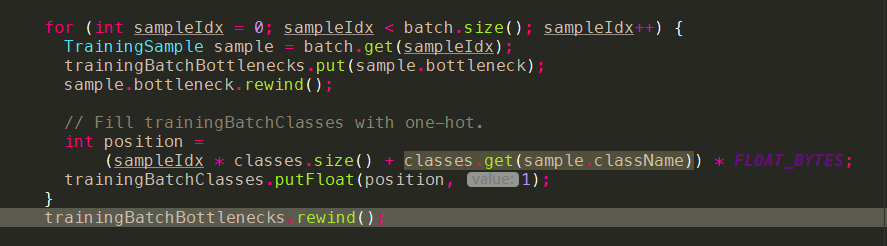

• 随机挑选一批数据作为input，记为X

  • 整体做法比较粗暴，会从List<TrainingSample> batch拿出数据
  • 直接填充到trainingBatchBottlenecks，这个变量我们之前有讲过，刚好是可以放下20个bottleneck：
    • trainingBatchBottlenecks = ByteBuffer.allocateDirect(20 x (7 x 7 x 1280) x 4)
      • 同样的，这边还会记录Yt：trainingBatchClasses，由于这个是onehot向量，因此会在对应class的index的位置写1，其他地方写0。

• 把X带入模型，进行正向推演，获得推演的结果Y

• 使用Y和真实的标记结果Yt，通过合适的Loss函数，计算Y与Yt的偏差

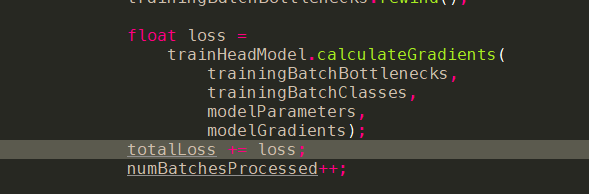

  • 代码调用：onCall

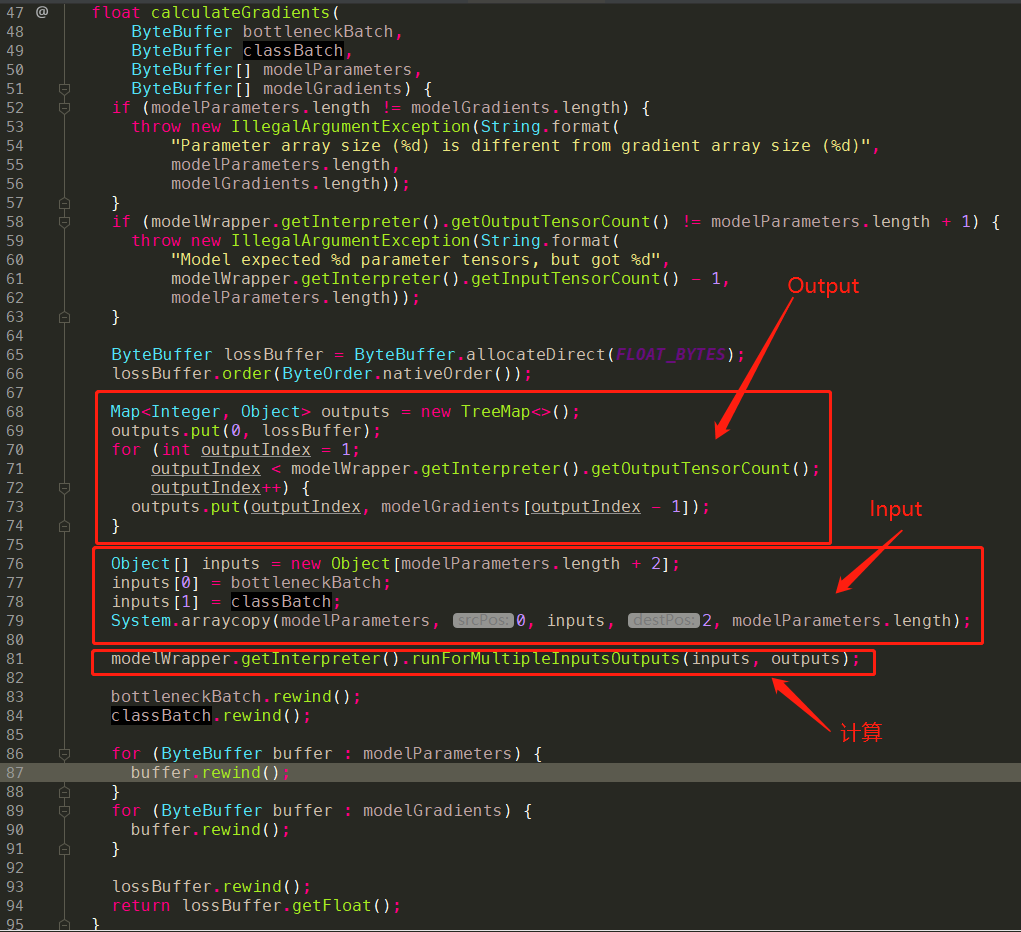

  • 代码实现：onImpl

  • trainHead.tflite

  • 代码讲解：
    • 根据trainHead.tflite，我们可以看到实际input的部分有4个
      • placeholder_bottleneck：trainingBatchBottlenecks
      • placeholder_labels：trainingBatchClasses
      • head/placeholder_ws：modelParameters[0]
      • head/placeholder_bs：modelParameters[1]
    • output的部分有3个
      • head/loss/add：head/loss/add
      • head/backprop/add：modelGradients[0]
      • head/backprop/Mean：modelGradients[1]
        因此，整个trainHead.tflite不仅完成了正向推演的过程，顺便还做了反向传播中的梯度计算，并得到了梯度的值，这一部分可以顺着placeholder_labels节点去看会比较明确。（具体的推导过程需要结合反向传播的知识，以及对应求导公式来看，这个需要重新学习以后才可以讲的明白）
  • 使用反向传播算法，通过Y与Yt的偏差逐层反向更新参数W0,W1,…,Wx

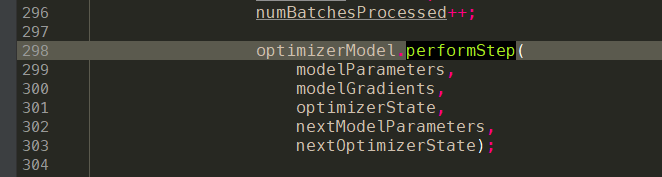

    • 代码调用：onCall

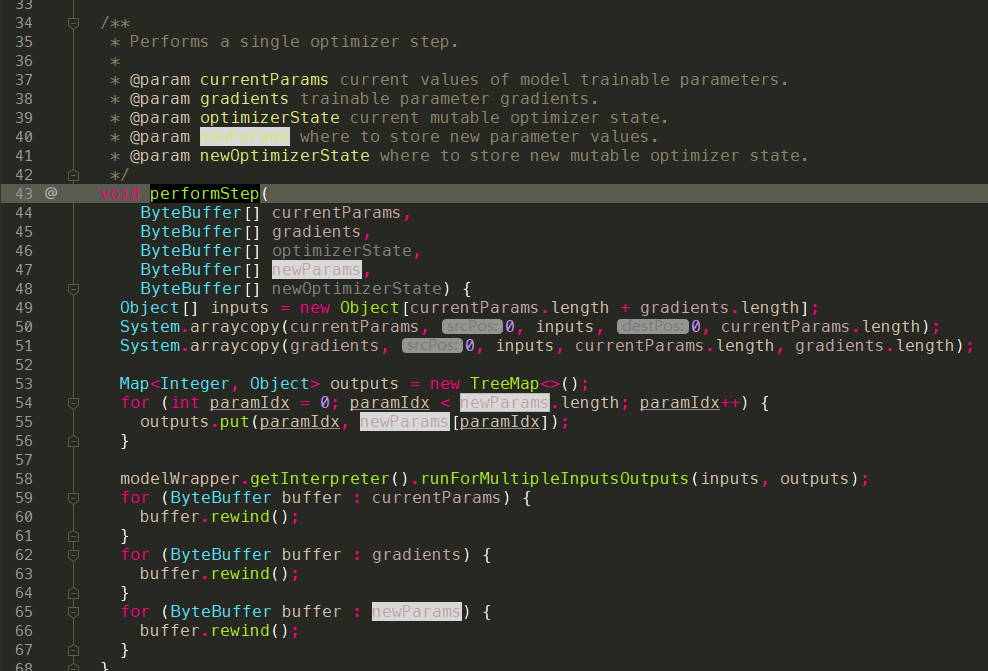

    • 代码实现：onImpl

    • optimizer.tflite

    • 代码讲解：
      这部分其实在optimizerState,nextOptimizerState这个章节已经说过了，对于optimizer.tflite来说，其实就是利用了学习率和梯度值去更新参数，学习率是0.003，参数的梯度值是上一个步骤中通过trainHead.tflite训练获得的。

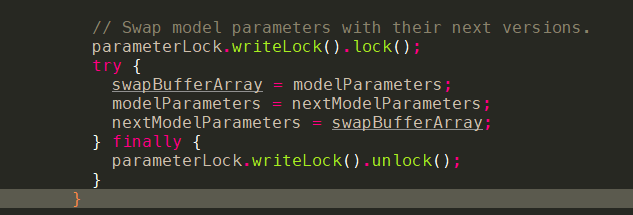

      获取到更新后的参数，通过swap赋值，然后进行下一轮迭代。


最后再回顾一下这四个步骤：准备批数据，正向推演，反向传播更新参数，迭代批数据。

模型应用以及识别

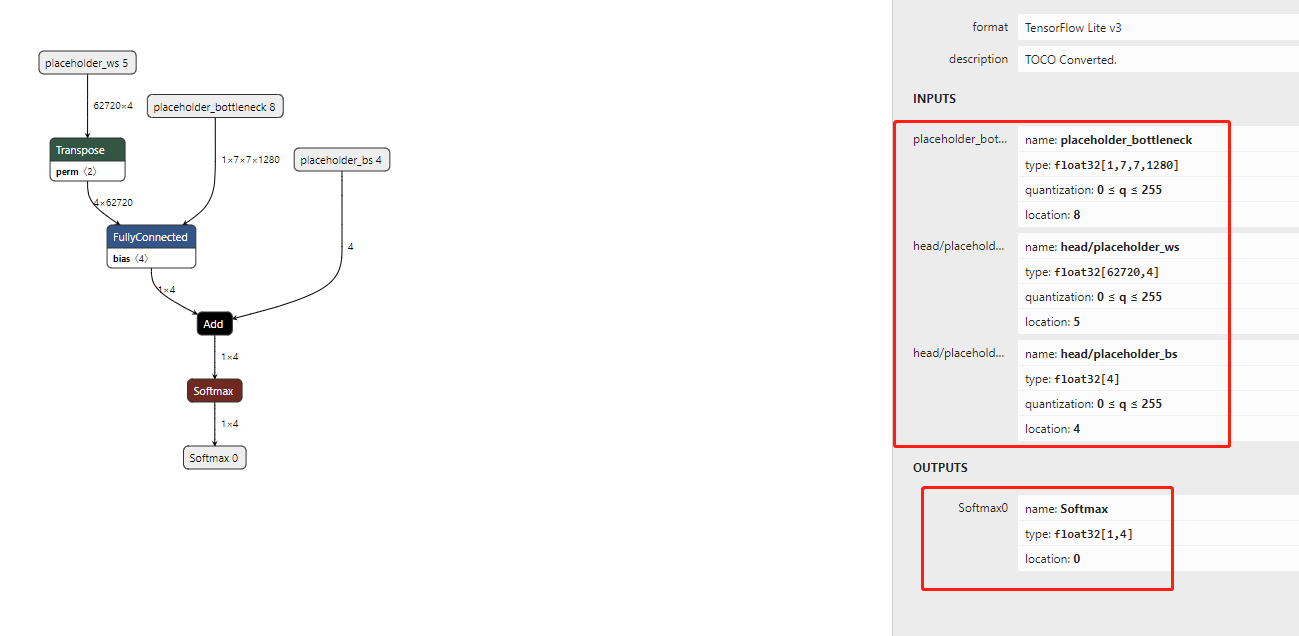

我们重新关注一下inference.tflite的模型结构：

通过上述模型参数的训练章节，我们已经了解了：

-  head/placeholder_ws：modelParameters\[0\]
-  head/placeholder_bs：modelParameters\[1\]

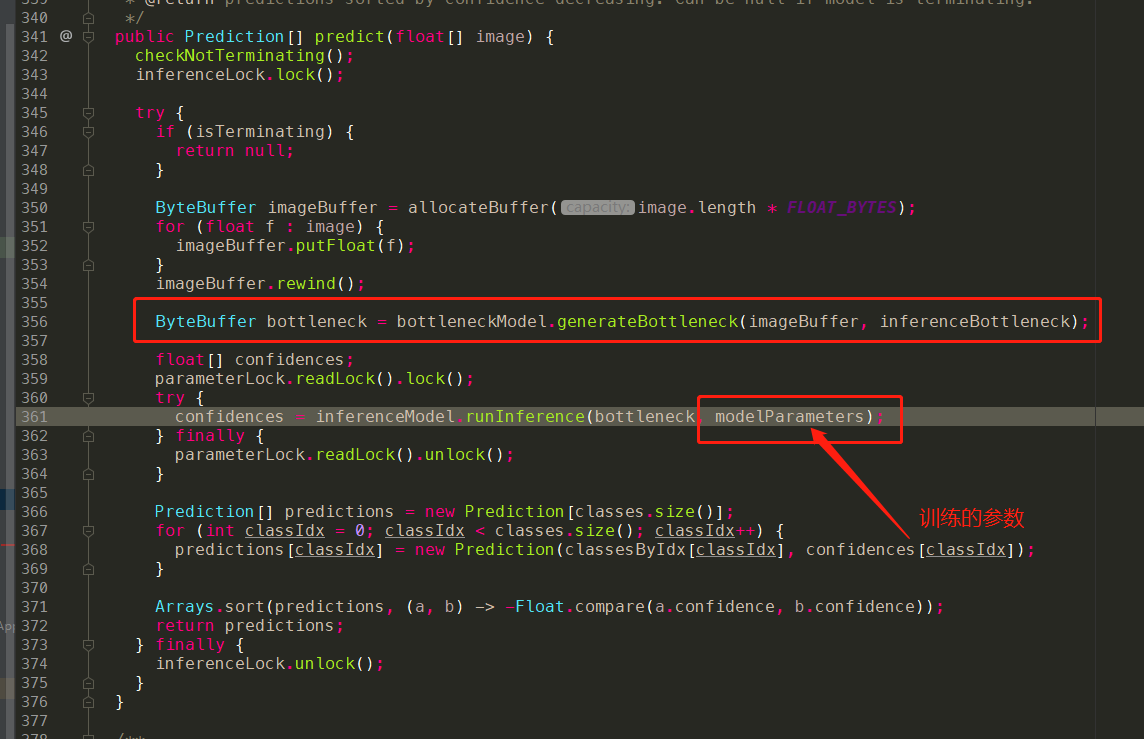

这两个参数在实际代码中，会不断迭代更新，从而使得Loss降低，模型的识别变好，而bottleneck的值，是通过bottleneck.tflite模型的计算得到的，因此在inference.tflite模型中，我们只需要把之前训练好的modelParameters以及通过bottlenect.tflite计算得到的bottleneck作为input传入，就可以得到预测值了。实际代码也就是这么做的，这里就不做赘述了。

写在最后

《model_personalization》在手机端实现了一个轻量化的迁移学习训练网络，通过层层分析，其实整体思路跟在Server端训练是一样的，甚至说我们可以直接手写一个训练网络，也是可以实现简单的离线训练（但是懒）。
利用tflite的现成工具，可以说是极大的提高了整个训练和建模的效率，从目前的效果上看，迁移学习的最终效果还不错，但由于该项目把所有的资源都加载在内存里，会导致整体app的内存占用量过大，这个在实际产品化的过程中需要做一定的优化。
整个工程代码结构简洁明了，线程安全到位，思路也很顺，确实是google出品的好东西。
