管中规豹-Oculus App生态分析

发表于   |   分类于   |   1,601 字   |   7 分钟   |

管中规豹-Oculus App生态分析

Oculus有着一个非常庞大的Integration SDK，其中又涵盖了Unity 3D，Unread和Native的开发，而这些部分又可以叠加OpenXR和非OpenXR。

在VR设备领域，Oculus是绝对的标杆和对标的竞品，厂商可以通过分析Oculus App的集成情况来窥探当前App的一个生态布局。

  • OpenXR在开发者眼中到底是否需要支持？
  • 有多少应用开始集成OpenXR了？
  • Unity和Unreal到底哪个引擎的使用者占比更多？
  • 其他的引擎在实际VR开发中是怎么样的情况？
  • 当前App中使用的哪个Oculus SDK版本最多？
  • 开发者是否会不断跟进Oculus新发布的SDK？
  • ……

App的来源

支持正版：

实际情况是每一款游戏的价格都不便宜，所以从非正规渠道要到了一些破解的游戏url下载地址，大约一共有380+款，实际最终下载从成功的是218款，一共是584G，编写脚本+下载一共耗时3天。

分析的过程

下载的包中，我们需要区分当前是资源包（OBB）还是安装包（APK），我们的分析手段仅限于安装包。

Oculus SDK版本

Oculus Integration SDK的构成主要有7大部分：

  • OVRPlugin：Oculus VR Plugin，基于Unity/Unreadl/OpenXR的Impl
  • Interaction SDK：手势交互，裸手手势识别
  • Platform SDK：提供平台内容的sdk，比如Home资讯，游戏内排名展示等
  • Voice SDK：语音ASR，NLP
  • Meta Avatars SDK：Facebook的虚拟人SDK
  • Tracked keyboard SDK：虚拟键盘SDK
  • Audio SDK：空间音频SDK

以上的部分是我自己的理解，参考的依据是来自Oculus Developer Guider和SDK Relase note：

https://developer.oculus.com/downloads/package/unity-integration/43.0/

另外，根据Oculus Unity Integration SDK的拆解和逆向分析，得到了大致如下的调用关系链：

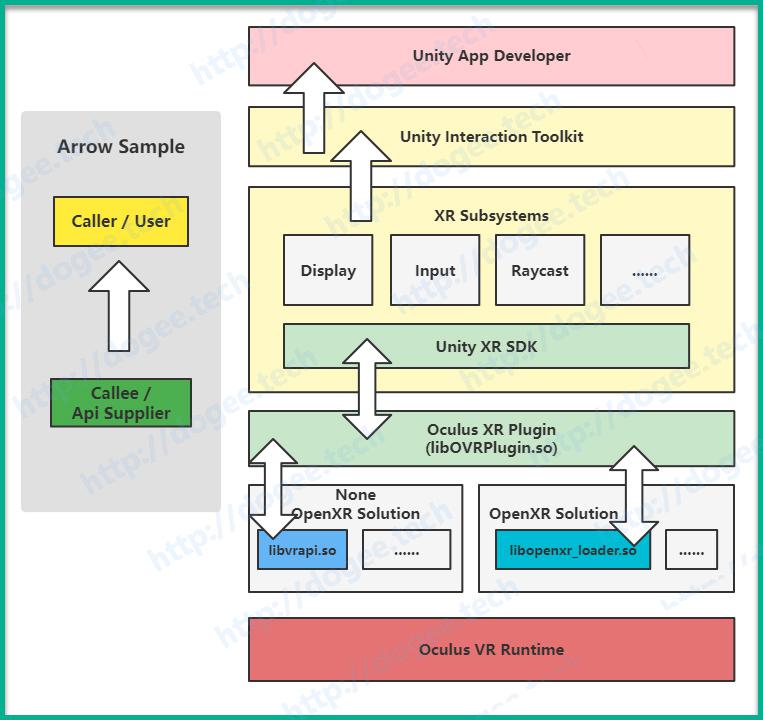

2022-09-26_19-23-24

其中Unity XR Plugin中Subsystems的介绍摘自Unity官方的介绍：https://docs.unity3d.com/Manual/XRPluginArchitecture.html

  • Oculus XR Plugin的实现是由libOVRPlugin.so来完成的

  • 通过libOVRPlugin.so，Oculus统一了OpenXR方案与Vrapi（非OpenXR）方案对OpenXR Runtime的依赖关系

    一个大胆的猜测，其实OpenXR中out of process的架构，是否源自于Oculus本身的这套架构实现？

有了以上的认知，我们在做分析的时候就可以直接从libOVRPlugin.so入手了，通过分析这个so库我们可以了解当前的安装包（APK）中使用的到底是哪一个SDK版本。

解构libOVRPlugin.so

首先，我是怎么知道libOVRPlugin.so中会带有版本信息的呢？

其实这个问题是靠猜的，根据之前的代码/工作经验，一般在so库中也是需要标识版本的，那么就用使用一些常量字段或者是编译flag，这些字段一般都是会直接编到代码中明文可见的。

在实际过程中，我使用vim工具先直接暴力查看了一下，发现果然是存在的：

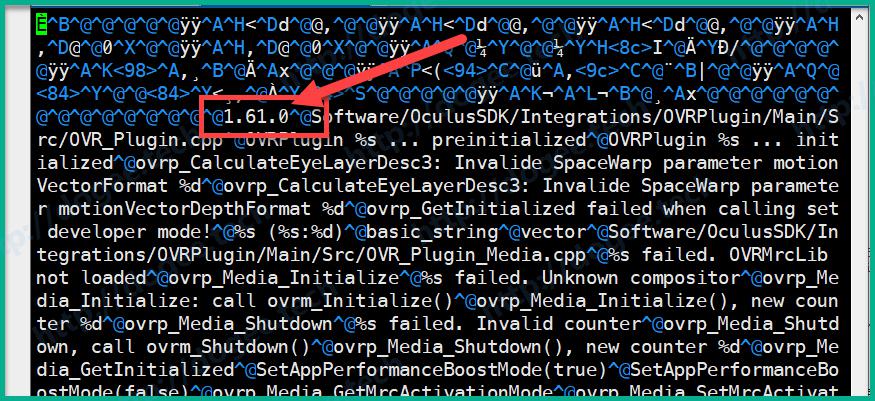

2022-09-26_19-45-52

如果是这样的话，一切就好办了，我们可以使用objdump工具先对整个so库中的section做一个dump，然后再去dump文件中找对应的关键字，最后把这一套方法写成固定脚本，就可以快速解析所有的安装包（APK）了。

使用objdump其实也没有什么技巧，可以直接从AOSP工程中找到对应的toolchain，一般来说路径是这样的，需要注意的是区分32 or 64bit：

64bit：/android-ndk-r20/toolchains/aarch64-linux-android-4.9/prebuilt/linux-x86_64/aarch64-linux-android/bin/objdump

32bit：/android-ndk-r20/toolchains/arm-linux-androideabi-4.9/prebuilt/linux-x86_64/arm-linux-androideabi/bin/objdump

尝试使用objdump -s命令dump出so库的所有section，然后再去搜一下关键字1.61.0，发现这个字段出现在rodata的最开始的部分，那么这个就很好办了。

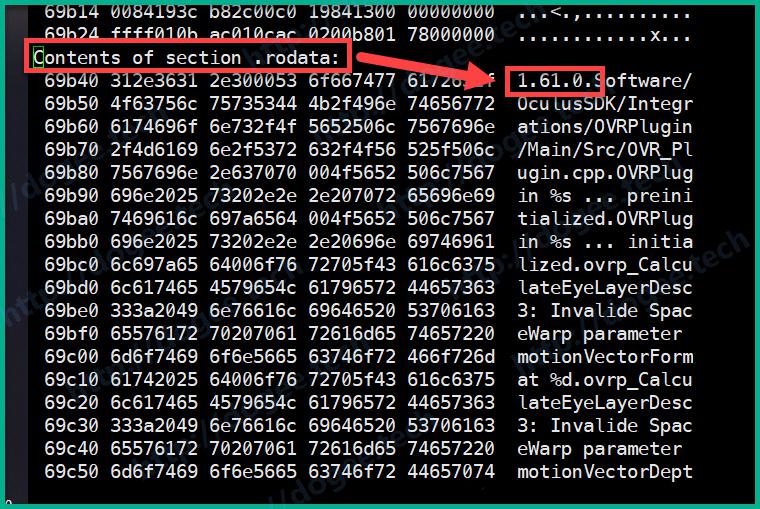

2022-09-26_20-41-01

如上图所示，这个安装包（APK）中使用到的libOVRPlugin.so的版本就是1.61.0。

查找SDK的版本

这个也是一个死功夫，其实就是把Oculus官网的SDK都撸一遍，然后拿到对应关系。

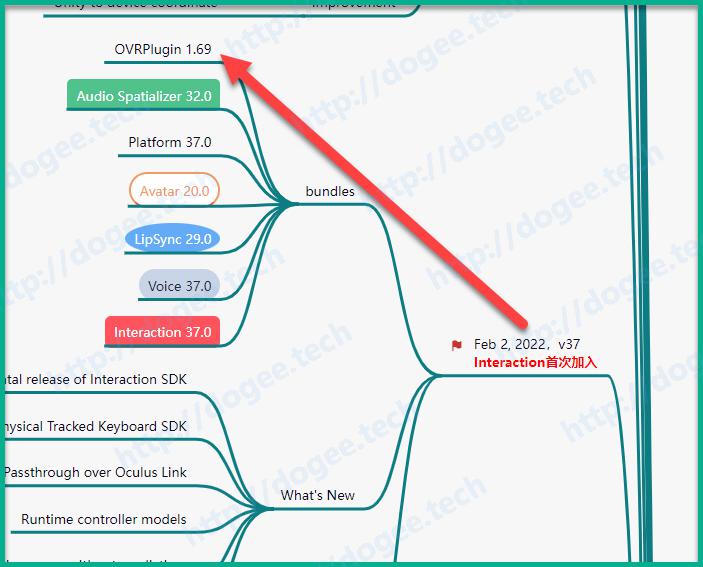

2022-09-26_21-10-35

由于官网的下拉菜单里面只保留了部分的SDK版本，所以没有办法获取到全部的信息，我尝试拼接url的方式弄了一下大概是这么多。

拼接的方式如下，部分是空的，也部分需要修改后缀的0为1，2，等等的

https://developer.oculus.com/downloads/package/unity-integration/43.0/

https://developer.oculus.com/downloads/package/unity-integration/42.0/

……

https://developer.oculus.com/downloads/package/unity-integration/31.2/

https://developer.oculus.com/downloads/package/unity-integration/11.0/

解构libovrplatformloader.so

这个部分跟libOVRPlugin.so的很类似，先是使用vim(string)读出其中的内容：

1
2
apk_lib/lib/arm64-v8a$ strings libovrplatformloader.so| grep PLATFORM_BUILD_VERSION
1.1.60.0-PLATFORM_BUILD_VERSION-0 Apr  8 2021 18:20:56

这样的话就可以根据该字段来获取对应的版本信息了，另外一个方法还是通过objdump的方式来做，但效果是一样的。

Integration SDK和OVRPlugin的对应关系

遍历了一下官网的信息，可以得到如下的对应关系。

Integration SDK版本号 libOVRPlugin版本号 发布日期
12.0 1.44.0 Dec 20, 2019
13.0 1.45.0 Feb 7, 2020
14.0 1.46.0 Mar 12, 2020
15.0 1.47.0 Apr 7, 2020
16.0 1.48.0 Apr 29, 2020
17.0 1.49.0 May 27, 2020
18.0 1.50.0 Jul 7, 2020
19.0 1.51.0 Aug 4, 2020
20.0 1.52.0 Sep 3, 2020
20.1 1.52.1 Oct 6, 2020
23.1 1.55.1 Dec 19, 2020
25.0 1.57.0 Feb 20, 2021
27.0 1.59.0 Apr 14, 2021
28.0 1.60.0 Apr 29, 2021
29.0 1.61.0 May 25, 2021
31.2 1.63.1 Aug 21, 2021
32.0 1.64.0 Aug 31, 2021
33.0 1.65.0 Sep 29, 2021
34.0 1.66.0 Nov 12, 2021
35.0 1.67.0 Dec 7, 2021
37.0 1.69.0 Feb 2, 2022
38.0 1.70.0 Mar 23, 2022
39.0 1.71.0 Apr 28, 2022
40.0 1.72.0 Jun 1, 2022
41.0 1.73.0 Jun 23, 2022
42.0 1.74.0 Jul 20, 2022
43.0 1.75.0 Aug 24, 2022

区分U3D/UE4/OpenXR

这个部分还是比较简单的，我们可以通过查询安装包（APK）的so库中是否包含对应引擎的特征so。

  • Unity 3D引擎：libunity.so
  • Unreal Engine4引擎：libUE4.so
  • OpenXR平台：libopenxr_loader.so

结论

方法

  • 通过结构libOVRPlugin.so得到了对应的Oculus SDK版本信息
  • 通过遍历so库得到当前引擎是U3D/UE4，亦或是否基于OpenXR进行开发

数据

SDK分布

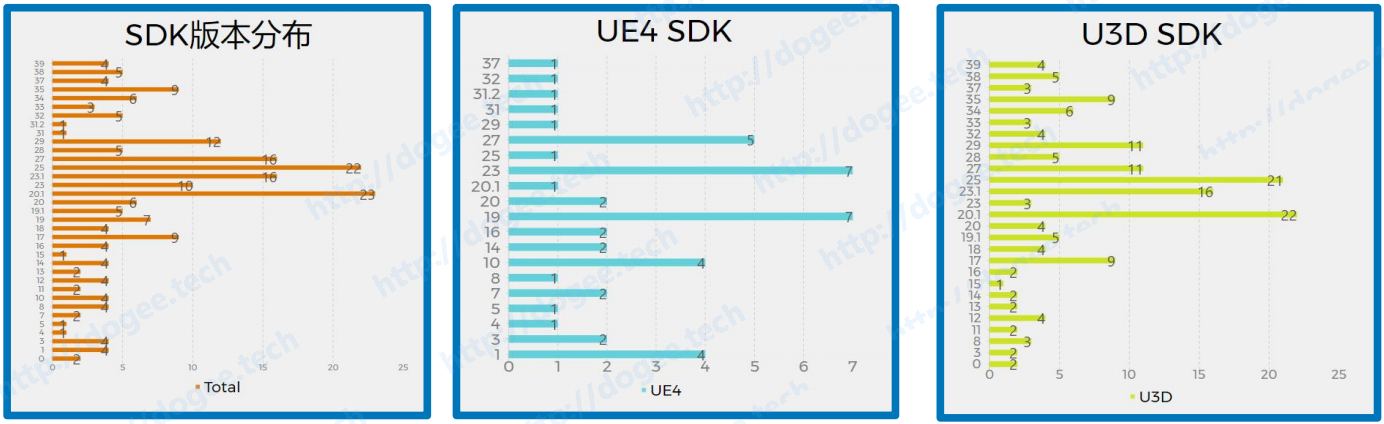

image-20220927100812217

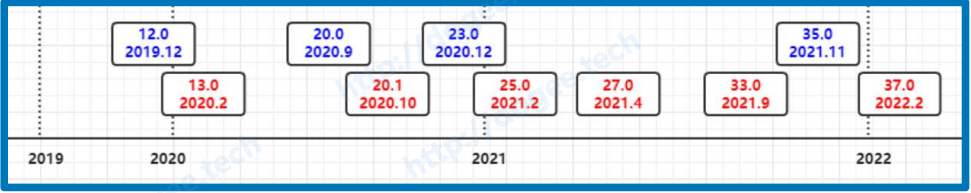

image-20220927100850161

  • SDK版本集中在19 - 35之间，对应的时间大约为2020.8到2021.11，其中SDK版本19 - 29 ，一共占比 48%（102/212）

游戏引擎分布

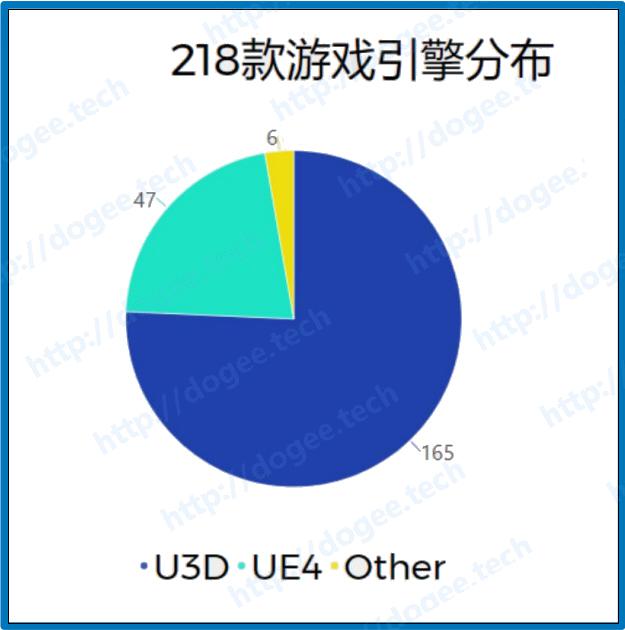

2022-09-27_11-41-51

  • Unity 3D Engine：165款
  • Unreal Engine 4：47款
  • Other：6款

OpenXR

在218款游戏中，一共有14款游戏是基于OpenXR开发的。

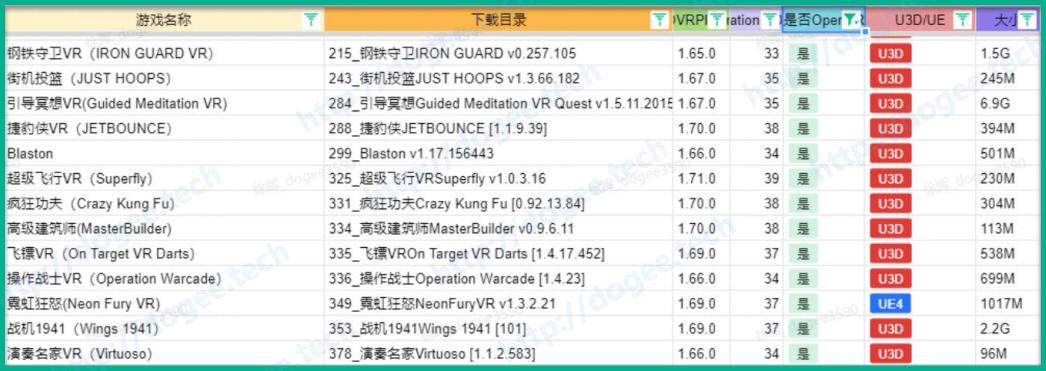

2022-09-27_11-52-18
