前言

在system ui的recents中有大量使用到EventBus的地方，这里会揭示EventBus到底是什么，以及EventBus是如何运作的。
从一个朴素的角度来说，EventBus其实是一个Subscriber-Event的机制，对于Sbuscriber来说，它们的回调函数会在适当的时候被Event所激活。

Start of System UI

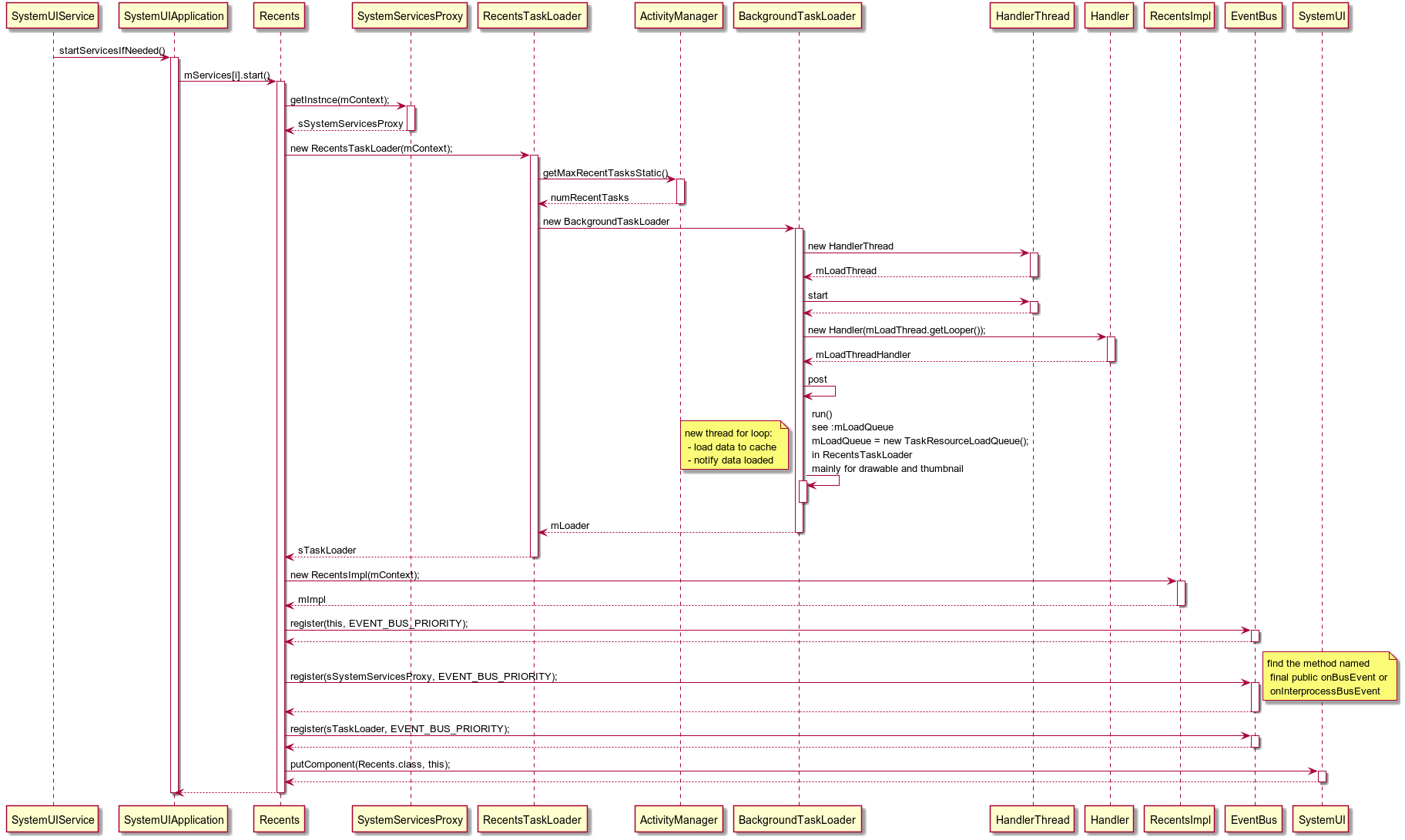

system UI的启动flow图：

整个System UI的启动中，我们需要关注的点在：
EventBus: register(sSystemServicesProxy, EVENT_BUS_PRIORITY);

Register EventBus

直接看EventBus的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
EventBus.java
    public static EventBus getDefault() {
        if (sDefaultBus == null)
        synchronized (sLock) {
            if (sDefaultBus == null) {
                if (DEBUG_TRACE_ALL) {
                    logWithPid("New EventBus");
                }
                sDefaultBus = new EventBus(Looper.getMainLooper());
            }
        }
        return sDefaultBus;
    }
    public void register(Object subscriber, int priority) {
        registerSubscriber(subscriber, priority, null);
    }
    public void register(Object subscriber) {
        registerSubscriber(subscriber, DEFAULT_SUBSCRIBER_PRIORITY, null);
    }

对于EventBus而言，它是一个单例存在于SystemUI的进程中，通过getDefault方法给出具体的EventBus实例，而通过register方法把对应的suscriber注册到内部。

EventBus还实现了一套进程间的suscriber机制

registerSubscriber

简单看一下register函数的实体：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
private void registerSubscriber(Object subscriber, int priority,
            MutableBoolean hasInterprocessEventsChangedOut) {
		......
		Class<?> subscriberType = subscriber.getClass();
        ......
        // Find all the valid event bus handler methods of the subscriber
        MutableBoolean isInterprocessEvent = new MutableBoolean(false);
        Method[] methods = subscriberType.getDeclaredMethods();
        for (Method m : methods) {
            Class<?>[] parameterTypes = m.getParameterTypes();
            isInterprocessEvent.value = false;
            if (isValidEventBusHandlerMethod(m, parameterTypes, isInterprocessEvent)) {
                Class<? extends Event> eventType = (Class<? extends Event>) parameterTypes[0];
                ......
                EventHandlerMethod method = new EventHandlerMethod(m, eventType);
                EventHandler handler = new EventHandler(sub, method, priority);
                eventTypeHandlers.add(handler);
                subscriberMethods.add(method);
                sortEventHandlersByPriority(eventTypeHandlers);
			......
        }
        ......
    }

其中有一句比较敏感的语句：Method[] methods = subscriberType.getDeclaredMethods();
了解过java反射的话，就可以理解这一句代码了，这边是通过class对象拿到对应的methods。
而后，是通过一个for循环去遍历这些methods，并且挨个去isValidEventBusHandlerMethod

isValidEventBusHandlerMethod

这个函数的目的是筛选出当前的subscriber中的函数是否满足EventBus的callback函数签名。
对于EventBus的函数签名，参考EventBus.java

1
2
3
4
5
6
7
8
9
10
/**
 * Proguard must also know, and keep, all methods matching this signature.
 *
 * -keepclassmembers class ** {
 *     public void onBusEvent(**);
 *     public void onInterprocessBusEvent(**);
 * }
 */
private static final String METHOD_PREFIX = "onBusEvent";
private static final String INTERPROCESS_METHOD_PREFIX = "onInterprocessBusEvent";

因此可以看到，Subscriber的callback函数名都是onBusEvent（进程内），或者onInterprocessBusEvent（进程间）。
有了这样的基础知识，我们再来看看isValidEventBusHandlerMethod

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
private boolean isValidEventBusHandlerMethod(Method method, Class<?>[] parameterTypes,
           MutableBoolean isInterprocessEventOut) {
       int modifiers = method.getModifiers();
       if (Modifier.isPublic(modifiers) &&
               Modifier.isFinal(modifiers) &&
               method.getReturnType().equals(Void.TYPE) &&
               parameterTypes.length == 1) {
           if (EventBus.InterprocessEvent.class.isAssignableFrom(parameterTypes[0]) &&
                   method.getName().startsWith(INTERPROCESS_METHOD_PREFIX)) {
               isInterprocessEventOut.value = true;
               return true;
           } else if (EventBus.Event.class.isAssignableFrom(parameterTypes[0]) &&
                           method.getName().startsWith(METHOD_PREFIX)) {
               isInterprocessEventOut.value = false;
               return true;
           } else {
               ......
           }
       } else {
           ......
       }
       return false;
   }

所以对于一个Method是否valid，我们有如下几个判定：

Modifier.isPublic(modifiers)：函数是public
Modifier.isFinal(modifiers)：函数必须是final
method.getReturnType().equals(Void.TYPE)：函数返回值为void
parameterTypes.length == 1：函数的参数数量是1

当通过了这四重考验之后，我们再去检查它的入参类型，以及函数名称：
对于进程间的Subscriber：

EventBus.InterprocessEvent.class.isAssignableFrom(parameterTypes[0])
method.getName().startsWith(INTERPROCESS_METHOD_PREFIX))

对于进程内的Subscriber：

EventBus.Event.class.isAssignableFrom(parameterTypes[0])
method.getName().startsWith(METHOD_PREFIX)

这两步的检查，归结一下其实就是检查入参的类型和函数的名称

Add to list

我们假定Suscriber中的onBusEvent已经顺利通过考验，所以我们就来到：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private void registerSubscriber(Object subscriber, int priority,
            MutableBoolean hasInterprocessEventsChangedOut) {
		......
        Class<? extends Event> eventType = (Class<? extends Event>) parameterTypes[0];
        ArrayList<EventHandler> eventTypeHandlers = mEventTypeMap.get(eventType);
        if (eventTypeHandlers == null) {
            eventTypeHandlers = new ArrayList<>();
            mEventTypeMap.put(eventType, eventTypeHandlers);
        }
		......
	    EventHandlerMethod method = new EventHandlerMethod(m, eventType);
	    EventHandler handler = new EventHandler(sub, method, priority);
	    eventTypeHandlers.add(handler);
	    subscriberMethods.add(method);
	    sortEventHandlersByPriority(eventTypeHandlers);
		......
	}

因此，在mEventTypeMap中维护了一张从class到EventHandler的表

1
private HashMap<Class<? extends Event>, ArrayList<EventHandler>> mEventTypeMap = new HashMap<>();

其中的key，也即Class<? extends Event>，其实是对应的一个一个具体Event。
而value，就是

1
2
EventHandler handler = new EventHandler(sub, method, priority);
eventTypeHandlers.add(handler);

这之中：

Subscriber sub = new Subscriber(subscriber, SystemClock.uptimeMillis());
EventHandlerMethod method = new EventHandlerMethod(m, eventType);

m:Method m
Class<? extends Event> eventType = (Class<? extends Event>) parameterTypes[0];

priority: register的入参

所以，EventHandler handler，它知道谁是subscriber(sub)；知道对应的的method以及它的入参（method）；了解注册者的优先级（priority）。因此，它可以很轻松地完成transform event。
最后：sortEventHandlersByPriority对EventHandler的list做一次排序

Send EventBus

上面的整个flow已经完成了Event的注册，下面我们来讲述一下event来了之后是如何被送到Subscriber。

EventBus.send

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public void send(Event event) {
    // Fail immediately if we are being called from the non-main thread
    long callingThreadId = Thread.currentThread().getId();
    if (callingThreadId != mHandler.getLooper().getThread().getId()) {
        throw new RuntimeException("Can not send() a message from a non-main thread.");
    }
    if (DEBUG_TRACE_ALL) {
        logWithPid("send(" + event.getClass().getSimpleName() + ")");
    }
    // Reset the event's cancelled state
    event.requiresPost = false;
    event.cancelled = false;
    queueEvent(event);
}

首先是thread condition检查，只有main thread才有机会send。
然后是一个function by pass

queueEvent

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
private void queueEvent(final Event event) {
        ArrayList<EventHandler> eventHandlers = mEventTypeMap.get(event.getClass());
        ......
        eventHandlers = (ArrayList<EventHandler>) eventHandlers.clone();
        int eventHandlerCount = eventHandlers.size();
        for (int i = 0; i < eventHandlerCount; i++) {
            final EventHandler eventHandler = eventHandlers.get(i);
            if (eventHandler.subscriber.getReference() != null) {
                if (event.requiresPost) {
                    mHandler.post(new Runnable() {
                        @Override
                        public void run() {
                            processEvent(eventHandler, event);
                        }
                    });
                    hasPostedEvent = true;
                } else {
                    processEvent(eventHandler, event);
                }
            }
        }
		......
    }

先通过event type获取到对应的EventHandler list，刚才我们也知道，其实一个EventHandler其实是一个Subscriber。由于之前已经做过了排序，所以这边的list其实是按照优先级高低依次排序了的。

processEvent

1
2
3
4
5
6
private void processEvent(final EventHandler eventHandler, final Event event) {
       ......

               eventHandler.method.invoke(sub, event);
       ......
   }

其实也就是通过sub实例以及event，做了一下method invok，所以就会跑到之前Subscriber的onBusEvent中去了。

小结

其实整个EventBus的实现有很多巧妙的地方。
这里充分利用了函数签名和函数名称的一致性，建立了一套EventBus的Subscriber框架。实现了代码级别的功能解耦，使得同一个事件可以被不同的Subscriber对象所处理，对于Subscriber而言，只需要关注自己关心的那一块即可。
